Assemblée électronique Circuit Board
Created with Pixso.

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat

Nom De Marque: KAZ
Numéro De Modèle: Le produit doit être soumis à un contrôle de qualité.
Quantité De Produit: 1 UNITÉ
Conditions De Paiement: T/T, Western Union, MoneyGram, L/C, D/A
Capacité à Fournir: 2000 m2/mois
Informations détaillées
Lieu d'origine:
La Chine
Certification:
UL&ROHS
Nombre de couches:
2 ` 30 Couches
Taille maximale de la carte:
600 millimètres X 1200 millimètres
Matériau de base pour les PCB:
FR4, CEM-1, TACONIC, Aluminium, Matériau à haute Tg, ROGERS à haute fréquence, TEFLON, ARLON, Matéri
Dimension des bordures de finition Épaisseur:
0.21 à 7.0 mm
Largeur minimale de ligne:
3 mil (0,075 mm)
Ligne minimum l'espace:
3 mil (0,075 mm)
Diamètre de trou minimum:
0.10 mm
Traitement de finition:
Les produits de l'annexe I du règlement (CE) no 1272/2008 sont décrits ci-dessous:
Épaisseur de cuivre:
0.5-14oz (18-490um)
Tests électroniques:
Test électronique à 100% (test haute tension); test en sonde volante
Détails d'emballage:
p/p
Capacité d'approvisionnement:
2000 m2/mois
Mettre en évidence:

ensemble de la carte PCB

,

PCB + prototype + Assemblée

Description du produit

Assemblage de cartes de circuits électroniques avec fabrication sous contrat



Caractéristiques de l'interrupteur PCBA


  • Matériau: FR4 Tg180, à 6 couches
  • Trace minimale/espace: 0,1 mm
  • Blind et enterrées à travers et à travers dans le pad
  • Matériau: FR4, Tg élevé
  • Conforme à la directive RoHS
  • Épaisseur du panneau: 0,4-5,0 mm +/-10%
  • Nombre de couches: 1 à 22 couches
  • Poids en cuivre: 0,5 à 5 onces
  • Min finition du côté du trou: 8 mils
  • Forage au laser: 4 mils
  • Largeur/espace de trace min: 4/4 mil (production), 3/3 mil (échantillonnage)
  • Masque de soudure: vert, bleu, blanc, noir, bleu et jaune
  • Légende: blanc, noir et jaune
  • Dimensions maximales du panneau: 18*2 pouces
  • Options de finition: or, argent, étain, or dur, HASL, LF HASL
  • Norme d'inspection: ipc-A-600H/IPC-6012B, classe 2/3
  • Test électronique: 100%
  • Rapport: inspection finale, test E, test de capacité de soudure, micro-section
  • Certifications: UL, SGS, conforme à la directive RoHS, ISO 9001:2008, ISO/TS16949:2009



Commutateur PCBAcapacité


TMS Précision de position: 20 mm
Taille des composants:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
La hauteur maximale du composant: 25 mm
Taille maximale du PCB:680 × 500 mm
Taille minimale des PCB:pas de limite
Épaisseur du PCB:0.3 à 6 mm
Poids des PCB: 3 kg
Soldat à vagues Largeur maximale du PCB: 450 mm
Largeur minimale du PCB: pas de limite
Hauteur du composant: 120 mm haut/Bot 15 mm bas
Le soldat de la sueur Type de métal: pièces, pièces entières, incrustations, pièces de rechange
Matériau métallique: cuivre, aluminium
Finition de surface: plaquage Au, plaquage à l'échappement, plaquage Sn
Taux de la vessie aérienne: inférieur à 20%
Pré-ajustement Plage de pression: 0 à 50KN
Taille maximale du PCB: 800x600 mm
Tests TIC,vol de sonde,test de fonctionnement,cycle de température




Assemblage de cartes électroniquesest le processus de fabrication consistant à assembler et à interconnecter des composants électroniques sur des cartes de circuits imprimés (PCB) afin de créer des dispositifs électroniques fonctionnels.

Les étapes clés du processus d'assemblage des cartes de circuits électroniques sont les suivantes:

Fabrication de PCB:
Les PCB sont fabriqués en superposant et en gravant des traces de cuivre sur un substrat non conducteur tel que la fibre de verre ou un autre matériau diélectrique.
Les conceptions de circuits imprimés, y compris les traces de cuivre, le placement des composants et d'autres caractéristiques, sont souvent créées à l'aide d'un logiciel de conception assistée par ordinateur (CAD).


Achat de composants:
Les composants électroniques nécessaires, tels que les résistances, les condensateurs, les circuits intégrés (CI) et les connecteurs, sont obtenus auprès de fournisseurs.
Sélectionnez soigneusement les composants en fonction de leurs caractéristiques électriques, de leur taille physique et de leur compatibilité avec la conception du PCB.


Placement des éléments:
Les composants électroniques sont placés sur le PCB à l'aide de techniques manuelles ou automatisées telles que les machines à choisir.
Le placement des composants est guidé par la conception du PCB afin d'assurer une orientation et un alignement corrects sur la carte.


Loterie:
Les composants sont fixés au PCB et connectés électriquement par un procédé de soudure.
Cela peut être fait à l'aide de diverses méthodes, telles que la soudure par ondes, la soudure par reflux ou la soudure sélective.
La soudure forme une connexion électriquement conductrice et mécanique entre les conduites des composants et les plaquettes de cuivre du PCB.


Inspection et essais:
Le PCB assemblé subit une inspection visuelle et diverses procédures d'essai pour assurer la qualité et la fonctionnalité du circuit.
Ces essais peuvent inclure des essais électriques, des essais fonctionnels, des essais environnementaux et des essais de fiabilité.
Tout défaut ou problème détecté au cours de l'inspection et de l'essai sera corrigé avant l'assemblage final.


Nettoyage et revêtement conformes:
Après le processus de soudure, le PCB peut être nettoyé pour éliminer tout flux ou contaminant restant.
En fonction de l'application, un revêtement conforme peut être appliqué sur le PCB pour assurer la protection de l'environnement et améliorer la fiabilité.


Montage final et emballage:
Les PCB testés et inspectés peuvent être intégrés dans des systèmes ou des boîtiers plus grands, tels que des châssis, des boîtiers ou d'autres composants mécaniques.
Les produits assemblés sont ensuite emballés et préparés pour expédition ou distribution ultérieure.


Assemblage de cartes électroniquesest un processus essentiel dans la fabrication de dispositifs électroniques, garantissant un fonctionnement fiable et efficace du produit final.mesures de fabrication de précision et de contrôle de la qualité pour fournir des systèmes électroniques de haute qualité.



Les images du PCBA sont modifiées

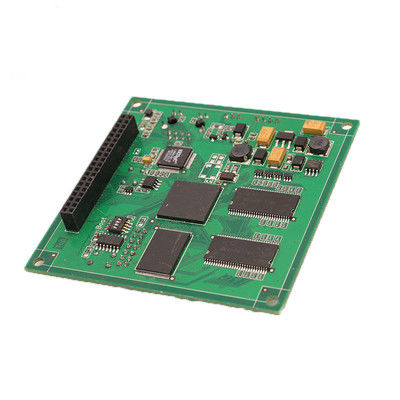

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat 0

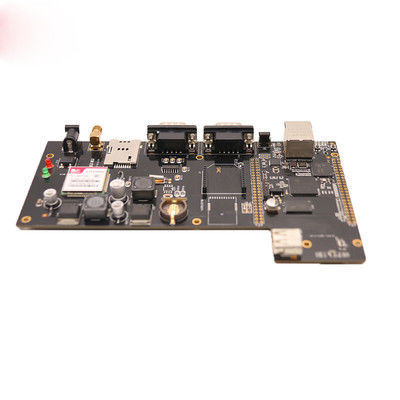

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat 1

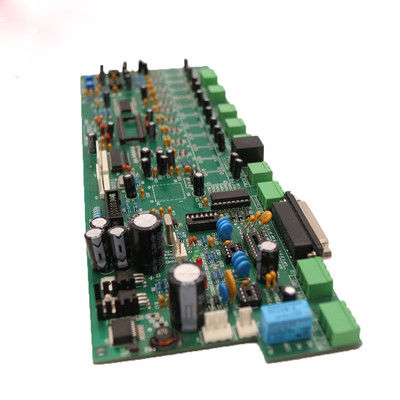

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat 2

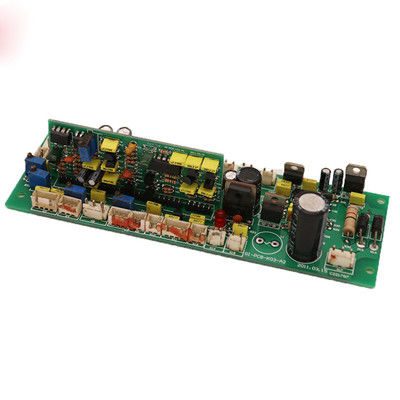

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat 3

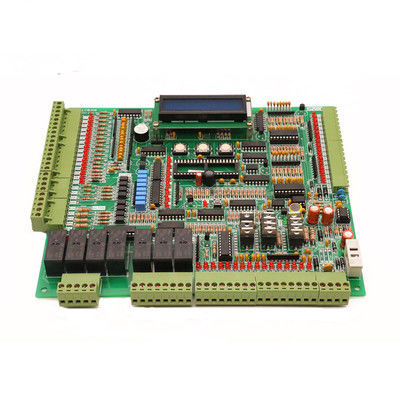

Assemblée électronique de carte avec l'ensemble de carte PCB de commutateur de fabrication sous contrat 4
