2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques

Nom De Marque: KAZpcb
Numéro De Modèle: PCB-B-039
Quantité De Produit: 1
Prix: 0.1-3usd/pc
Conditions De Paiement: Paypal/, T/T, Western Union
Capacité à Fournir: mètres 10000-20000square par mois
Informations détaillées
Lieu d'origine:
CN
Certification:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | ROHS
Matériau du tableau:
FR4
Traitement de surface:
ENIG/HASL
Épaisseur du panneau:
1.6 mm
Épaisseur du cuivre:
1-12OZ
Soldermask:
Noir
Filtres à soie:
Blanc
Détails d'emballage:
emballage sous vide
Capacité d'approvisionnement:
mètres 10000-20000square par mois
Mettre en évidence:

assemblage de circuits imprimés électroniques

,

PCB + prototype + Assemblée

Description du produit

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques


Introduction de FR4 Masque de soudure vert Assemblage de PCB en sérigraphie blanche avec ENIG/OSP/Digre d'or

Catégorie PLCBA
Couche 2 à 22L
Portée maximale du circuit 1 2 côtés 600 x 1000 mm, multicouches 600 x 600 mm
Épaisseur maximale de cuivre 12OZ
Min Line WidthGap (Gamme de largeur de ligne minimale) 3.54mil
Épreuve de planche nue La sonde volante
Capacité de branchement des voies 0.2-0.8 mm
Masque de soudure Bleu, blanc, rouge, vert



Une brève introduction surShenzhen KAZ Circuit Co., Ltd. a été créée en 2005 et a été fondée en 2005.
Une brève introduction
Unes est un producteur de PCB et de PCBA sur mesure,KAZ Circuit Co., Ltd fabrique des cartes de circuits imprimés mono, double face, multicouches et des cartes de circuits imprimés à substrat métallique de haute précision.
Nous fabriquons des produits de PCB selon vos besoins et les fichiers Gerber que vous avez proposés.


Capacité du fabricant:



Capacité Double face: 12000 m2 par mois
- Des couches multiples: 8 000 m2 par mois
Largeur/écart de ligne minimale 4/4 mil (1mil = 0,0254 mm)
Épaisseur du panneau 00,3 à 4,0 mm
Couches 1 à 20 couches
Matériel FR-4, aluminium, PI
Épaisseur du cuivre 0.5 à 4 onces
Tg du matériau Tg140 à TG170
Taille maximale du PCB 600*1200 mm
Taille minimale du trou 0.2 mm (+/- 0,025)
Traitement de surface HASL, ENIG et OSP




Les services que nous offrons:



Couche

Temps de réalisation

(service accéléré)

Temps de réalisation

(Échantillon)

2 litres 24 heures 3-4 jours
4 litres 36 heures 5-7 jours
6 litres 72 heures 8 à 10 jours



Les notes

Min trou de forage: 0,2 mm
Min Hole au laser: 0,1 mm
Largeur minimale des voies/espace: 4/4mil



Application du projet

Contrôle de l'industrie, communication, sécurité, éclairage à LED, numérique, produits intelligents, etc.



Les projets

Indice de santé humaineLe conseil,Le doigt d'or,Fréquence élevéeLe conseil,Aveugle / enterréLes cartes à plusieurs couches, SMT/DIP ect.




Les clients avec lesquels nous établissons des relations commerciales:

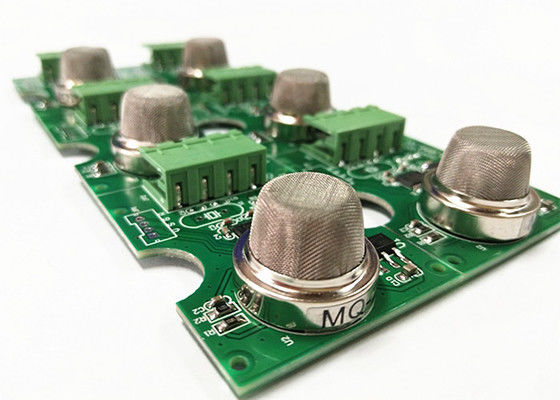

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques 0



    Assemblage de cartes électroniquesest le processus de fabrication consistant à assembler et à interconnecter des composants électroniques sur des cartes de circuits imprimés (PCB) afin de créer des dispositifs électroniques fonctionnels.

Les étapes clés du processus d'assemblage des cartes de circuits électroniques sont les suivantes:



Fabrication de PCB:
Les PCB sont fabriqués en superposant et en gravant des traces de cuivre sur un substrat non conducteur tel que la fibre de verre ou un autre matériau diélectrique.
Les conceptions de circuits imprimés, y compris les traces de cuivre, le placement des composants et d'autres caractéristiques, sont souvent créées à l'aide d'un logiciel de conception assistée par ordinateur (CAD).

Achat de composants:
Les composants électroniques nécessaires, tels que les résistances, les condensateurs, les circuits intégrés (CI) et les connecteurs, sont obtenus auprès de fournisseurs.
Sélectionnez soigneusement les composants en fonction de leurs caractéristiques électriques, de leur taille physique et de leur compatibilité avec la conception du PCB.

Placement des éléments:
Les composants électroniques sont placés sur le PCB à l'aide de techniques manuelles ou automatisées telles que les machines à choisir.
Le placement des composants est guidé par la conception du PCB afin d'assurer une orientation et un alignement corrects sur la carte.

Loterie:
Les composants sont fixés au PCB et connectés électriquement par un procédé de soudure.
Cela peut être fait à l'aide de diverses méthodes, telles que la soudure par ondes, la soudure par reflux ou la soudure sélective.
La soudure forme une connexion électriquement conductrice et mécanique entre les conduites des composants et les plaquettes de cuivre du PCB.

Inspection et essais:
Le PCB assemblé subit une inspection visuelle et diverses procédures d'essai pour assurer la qualité et la fonctionnalité du circuit.
Ces essais peuvent inclure des essais électriques, des essais fonctionnels, des essais environnementaux et des essais de fiabilité.
Tout défaut ou problème détecté au cours de l'inspection et de l'essai sera corrigé avant l'assemblage final.

Nettoyage et revêtement conformes:
Après le processus de soudure, le PCB peut être nettoyé pour éliminer tout flux ou contaminant restant.
En fonction de l'application, un revêtement conforme peut être appliqué sur le PCB pour assurer la protection de l'environnement et améliorer la fiabilité.

Montage final et emballage:
Les PCB testés et inspectés peuvent être intégrés dans des systèmes ou des boîtiers plus grands, tels que des châssis, des boîtiers ou d'autres composants mécaniques.
Les produits assemblés sont ensuite emballés et préparés pour expédition ou distribution ultérieure.

Assemblage de cartes électroniquesest un processus essentiel dans la fabrication de dispositifs électroniques, garantissant un fonctionnement fiable et efficace du produit final.mesures de fabrication de précision et de contrôle de la qualité pour fournir des systèmes électroniques de haute qualité.


Plus d'images de FR4 Masque de soudage vert Assemblage de circuits imprimés en sérigraphie blanche avec ENIG/OSP/Or Finger

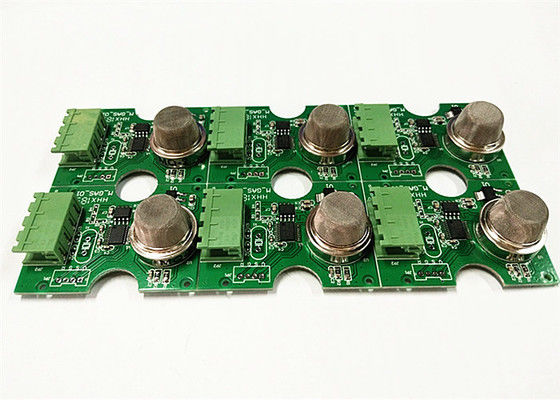

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques 1

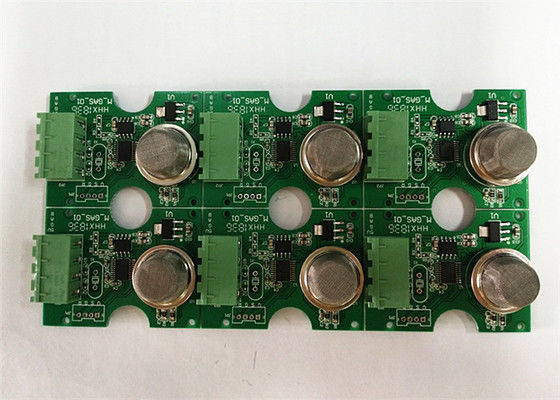

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques 2

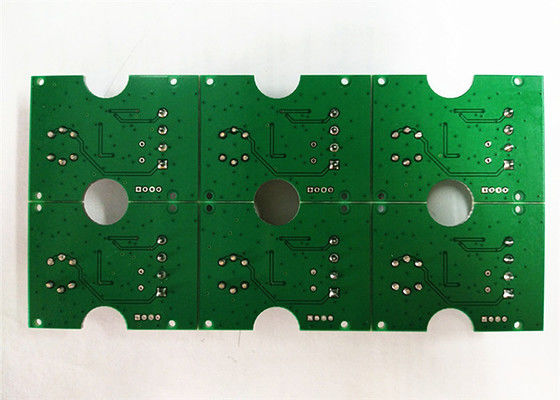

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques 3

2-22 couches FR4 Verte Masque de soudure Blanc sérigraphique Assemblage de circuits imprimés électroniques 4


Puis-je savoir s'il y a un projet nécessitant des produits de PCB ou PCBA que nous pourrions aider à citer?
