Temps de réalisation rapide SMT PCBA fabricant Assemblage de carte de circuit imprimé électronique

Assemblage de circuits imprimés électroniques

1. Caractéristiques

1Service OEM à guichet unique: fabriqué à Shenzhen en Chine
2Fabriqué par Gerber File et Bom List Offert par les clients
3. SMT, soutien technologique DIP
4. Matériau FR4 Répondre à la norme 94v0
5. Conforme à la norme UL, CE, ROHS
6Temps de livraison standard: 4-5 jours pour 2L; 5-7 jours pour 4L. Un service accéléré est disponible.

Qu'est-ce que l'assemblage électronique de circuits imprimés?

L'assemblage de circuits imprimés électroniques (PCBA) fait référence au processus d'assemblage de composants électroniques sur un circuit imprimé (PCB).Il s'agit de placer et de souder divers composants électroniques, tels que les résistances, les condensateurs, les circuits intégrés, les connecteurs et autres dispositifs actifs et passifs, sur le PCB pour créer un circuit électronique fonctionnel.

Le processus PCBA comprend généralement les étapes suivantes:

Achat de composants: les composants électroniques nécessaires sont achetés auprès de fournisseurs.Il s'agit de choisir les composants qui répondent aux spécifications et aux exigences de la conception du circuit.

Montage SMT (surface mount technology): composants de montage à la surface, qui présentent de petites empreintes et sont conçus pour être montés directement sur le PCB.sont placés sur le PCB à l'aide de machines automatiques de dépôtLes composants sont correctement placés sur les coussinets de soudure et la pâte de soudure est appliquée sur les coussinets.

Soudage par reflux: le PCB avec les composants de montage de surface et la pâte de soudage est passé à travers un four de reflux.provoquant la fusion de la pâte de soudure et créant une connexion électrique et mécanique sécurisée entre les composants et le PCB.

Montage à travers trou: les composants à travers trou, qui ont des conduits qui passent à travers le PCB, sont insérés manuellement ou automatiquement dans des trous pré-percés sur le PCB.Les fils sont ensuite soudés au PCB du côté opposé.

Inspection et essai: les PCBA assemblés subissent une inspection visuelle et des essais automatisés pour assurer le bon placement et la soudure des composants,l'absence de défauts ou d'erreursLes essais peuvent impliquer des essais fonctionnels, des essais électriques et d'autres processus de vérification pour valider les performances et la fonctionnalité du circuit assemblé.

Nettoyage: après inspection et essai, le PCBA peut être soumis à un processus de nettoyage pour éliminer les résidus ou les contaminants laissés par le processus de soudure.Ceci est important pour assurer le bon fonctionnement et la fiabilité à long terme du PCB..

Assemblage final et emballage: une fois que le PCBA a passé les étapes d'inspection et d'essai, il peut être soumis à l'assemblage final, qui comprend l'ajout de composants supplémentaires, de connecteurs, de câbles,ou des boîtiers pour compléter le produitLes PCBA assemblés sont ensuite emballés et préparés pour l'expédition ou l'intégration ultérieure dans de plus grands systèmes électroniques.

Le processus PCBA nécessite des équipements spécialisés, des techniciens qualifiés et le respect des normes de l'industrie et des mesures de contrôle de la qualité.,lorsque l'intégration et le bon fonctionnement des composants électroniques sur le PCB sont essentiels à la performance globale et à la fiabilité du produit final.

2Spécification détaillée

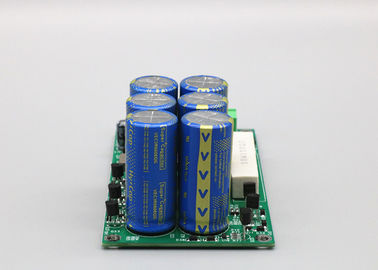

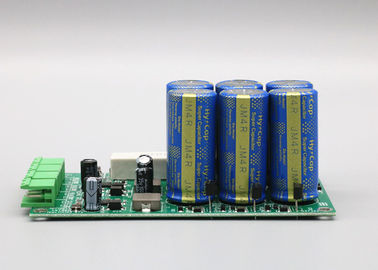

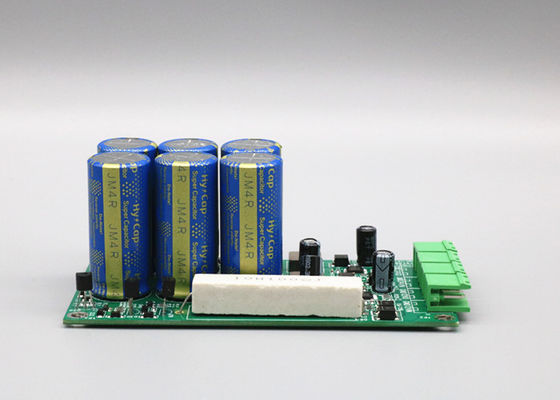

3Des photos.
