Détails des produits

Created with Pixso. À la maison Created with Pixso. Produits Created with Pixso.
Assemblée électronique Circuit Board
Created with Pixso.

4 couches FR4 PCB, assemblage de carte de circuit électronique

4 couches FR4 PCB, assemblage de carte de circuit électronique

Nom De Marque: KAZ
Numéro De Modèle: Le KAZ-B-173
Quantité De Produit: 1 UNITÉ
Prix: 0.1-50USD
Conditions De Paiement: Western Union, T/T, L/C, D/P, MoneyGram
Capacité à Fournir: 100000 Pièces
Informations détaillées
Lieu d'origine:
Shenzhen Chine
Certification:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Nom du produit:
PLCBA
Lieu d'origine:
Shenzhen, Chine
Min. espacement des lignes:
3 Mil (0,075 mm)
Taille minimale du trou:
3 mil (0,075 mm)
Nom de marque:
OEM
Achats de composants:
Le soutien
Assemblage SMT DIP:
Le soutien
Le type:
Assemblée de SMT&DIP
Détails d'emballage:
P/P, carton, sac antistatique
Capacité d'approvisionnement:
100000 Pièces
Mettre en évidence:

ensemble de la carte PCB

,

PCB + prototype + Assemblée

Description du produit

4 couches FR4 PCB, assemblage de carte de circuit électronique





Caractéristiques

  • Assemblage de circuits imprimés de montage de surface (PCB rigide et PCB flexible);Matériau FR4, conforme à la norme 94V0
  • Service OEM à guichet unique, fabrication sous contrat PCBA:
  • Service de fabrication électronique de contrats
  • Par assemblage par trou/assemblage par DIP;
  • assemblage de liaison;
  • Montage définitif;
  • Construire une boîte clé en main
  • Montage mécanique / électrique
  • Gestion de la chaîne d'approvisionnement/achat de composants
  • Fabrication de PCB;
  • Assistance technique/service ODM
  • Traitement de surface: OSP, ENIG, HASL sans plomb, protection de l'environnement
  • Compatible avec les normes UL, CE et ROHS
  • Expédition par DHL, UPS, TNT, EMS ou selon les besoins du client





PLCBACapacité technique



TMS Précision de position: 20 mm
Taille des composants:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
La hauteur maximale du composant: 25 mm
Taille maximale du PCB:680 × 500 mm
Taille minimale des PCB:pas de limite
Épaisseur du PCB:0.3 à 6 mm
Poids des PCB: 3 kg
Soldat à vagues Largeur maximale du PCB: 450 mm
Largeur minimale du PCB: pas de limite
Hauteur du composant: 120 mm haut/Bot 15 mm bas
Le soldat de la sueur Type de métal: pièces, pièces entières, incrustations, pièces de rechange
Matériau métallique: cuivre, aluminium
Finition de surface: plaquage Au, plaquage à l'échappement, plaquage Sn
Taux de la vessie aérienne: inférieur à 20%
Pré-ajustement Plage de pression: 0 à 50KN
Taille maximale du PCB: 800x600 mm
Tests TIC,vol de sonde,test de fonctionnement,cycle de température





    Assemblage de cartes électroniquesest le processus de fabrication consistant à assembler et à interconnecter des composants électroniques sur des cartes de circuits imprimés (PCB) afin de créer des dispositifs électroniques fonctionnels.



Les étapes clés du processus d'assemblage des cartes de circuits électroniques sont les suivantes:



Fabrication de PCB:
Les PCB sont fabriqués en superposant et en gravant des traces de cuivre sur un substrat non conducteur tel que la fibre de verre ou un autre matériau diélectrique.
Les conceptions de circuits imprimés, y compris les traces de cuivre, le placement des composants et d'autres caractéristiques, sont souvent créées à l'aide d'un logiciel de conception assistée par ordinateur (CAD).


Achat de composants:
Les composants électroniques nécessaires, tels que les résistances, les condensateurs, les circuits intégrés (CI) et les connecteurs, sont obtenus auprès de fournisseurs.
Sélectionnez soigneusement les composants en fonction de leurs caractéristiques électriques, de leur taille physique et de leur compatibilité avec la conception du PCB.


Placement des éléments:
Les composants électroniques sont placés sur le PCB à l'aide de techniques manuelles ou automatisées telles que les machines à choisir.
Le placement des composants est guidé par la conception du PCB afin d'assurer une orientation et un alignement corrects sur la carte.


Loterie:
Les composants sont fixés au PCB et connectés électriquement par un procédé de soudure.
Cela peut être fait à l'aide de diverses méthodes, telles que la soudure par ondes, la soudure par reflux ou la soudure sélective.
La soudure forme une connexion électriquement conductrice et mécanique entre les conduites des composants et les plaquettes de cuivre du PCB.


Inspection et essais:
Le PCB assemblé subit une inspection visuelle et diverses procédures d'essai pour assurer la qualité et la fonctionnalité du circuit.
Ces essais peuvent inclure des essais électriques, des essais fonctionnels, des essais environnementaux et des essais de fiabilité.
Tout défaut ou problème détecté au cours de l'inspection et de l'essai sera corrigé avant l'assemblage final.


Nettoyage et revêtement conformes:
Après le processus de soudure, le PCB peut être nettoyé pour éliminer tout flux ou contaminant restant.
En fonction de l'application, un revêtement conforme peut être appliqué sur le PCB pour assurer la protection de l'environnement et améliorer la fiabilité.


Montage final et emballage:
Les PCB testés et inspectés peuvent être intégrés dans des systèmes ou des boîtiers plus grands, tels que des châssis, des boîtiers ou d'autres composants mécaniques.
Les produits assemblés sont ensuite emballés et préparés pour expédition ou distribution ultérieure.


Assemblage de cartes électroniquesest un processus essentiel dans la fabrication de dispositifs électroniques, garantissant un fonctionnement fiable et efficace du produit final.mesures de fabrication de précision et de contrôle de la qualité pour fournir des systèmes électroniques de haute qualité.





Les images du PCBA

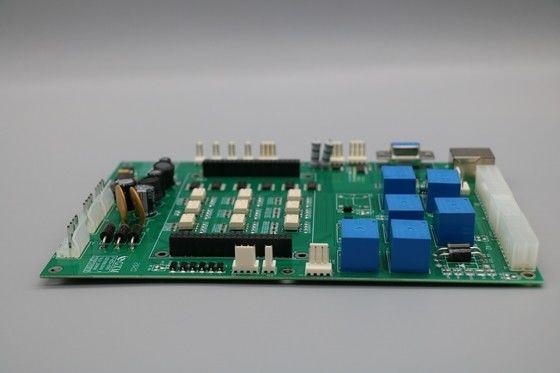

4 couches FR4 PCB, assemblage de carte de circuit électronique 0

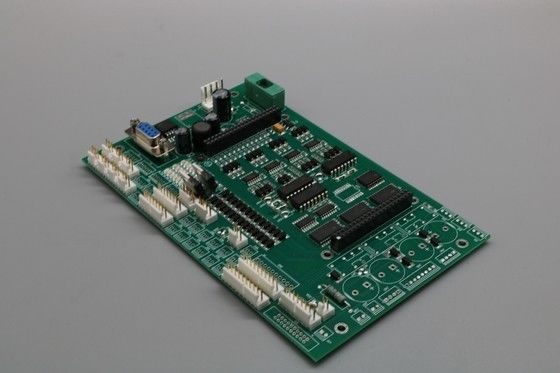

4 couches FR4 PCB, assemblage de carte de circuit électronique 1

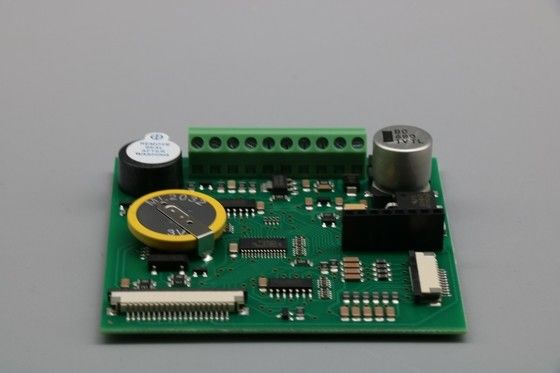

4 couches FR4 PCB, assemblage de carte de circuit électronique 2

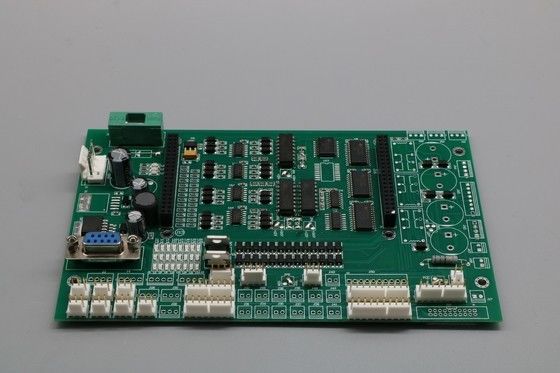

4 couches FR4 PCB, assemblage de carte de circuit électronique 3
