| Nom De Marque: | KAZ Circuit |
| Numéro De Modèle: | PCBA-S-077 |
| Quantité De Produit: | 1 pièces |
| Prix: | USD/pc |
| Conditions De Paiement: | T/T, Western Union, Paypal |
| Capacité à Fournir: | 20 000 mètres carrés/mois |
1. Description du service d'assemblage de PCB
Circuits électroniques imprimésest 4 couches il est utilisé pour l'application de l'équipement de sécurité. nous pouvons accepter le prototype de PCB, le volume total, le volume moyen et grand. aucune demande MOQ pour la nouvelle commande. tous nos PCB sont conformes à UL, TS 16949, ROHS,ISO, etc.. certification.
2Spécification du service d'assemblage de PCB
| 1 | Couche | Couche 1 à 30 |
| 2 | Matériel | FR-4, CEM-1, CEM-3, TG élevé, FR4 sans halogène, FR-1, FR-2, aluminium |
| 3 | Épaisseur du panneau | 0.2 mm-7 mm |
| 4 | Max.partie de la planche finie | 500 mm*500 mm |
| 5 | Taille minimale du trou foré | 0.25 mm |
| 6 | Largeur de ligne minimale | 0.075mm ((3mil) |
| 7 | L' espacement des lignes min. | 0.075mm ((3mil) |
| 8 | Finition/traitement de surface | HALS/HALS sans plomb, étain chimique, or chimique, or par immersion |
| 9 | Épaisseur de cuivre | 00,5-4,0 onces |
| 10 | Couleur du masque de soudure | vert/noir/blanc/rouge/bleu/jaune |
| 11 | Emballage intérieur | Emballage sous vide, sac en plastique |
| 12 | Emballage extérieur | Emballage standard en carton |
| 13 | Tolérance aux trous | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Certificat | La valeur de l'échantillon doit être déterminée en tenant compte de l'échantillon de qualité. |
| 15 | Profilage Perçage | Le routage, le V-CUT, le beveling |
| 16 | Service à l'assemblée | Fourniture de services OEM pour toutes sortes d'assemblage de cartes de circuit imprimé |
3. Assemblage de PCB (SMT) Capacité de production
| Capacité SMT | |
| Titre SMT | Capacité |
| Taille maximale du PCB | Pour les véhicules à moteur électrique à combustion |
| Composant de puce | 0201, 0402, 0603, 0805, 1206 emballage |
| Espace min.pin du CI | 0.1 mm |
| Espace min. de BGA | 0.1 mm |
| Max.précision de l'assemblage du CI | ± 0,01 mm |
| Capacité d'assemblage | ≥ 8 millions de piots/jour |
| Capacité de PDI | 6 lignes de production pour le PDI |
| Épreuves d'assemblage | Test de pont, test AOI, test à rayons X, TIC (test en circuit), FCT (test en circuit fonctionnel) |
FCT ((Essai de circuit fonctionnel) |
Test de courant, test de tension, test à haute température et à basse température, test d'impact des gouttes, test de vieillissement, test à l'eau, test à fuite, etc. Différents tests peuvent être effectués selon vos besoins. |
4. Produits Application:
1, Télécommunication
2, électronique de consommation
3, moniteur de sécurité
4, électronique des véhicules
5Une maison intelligente
6, contrôles industriels
7, militaire et de défense
8, Automobile
9Une maison intelligente
10, Automatisation industrielle
11, Dispositifs médicaux
12, Nouvelle énergie
Et ainsi de suite.

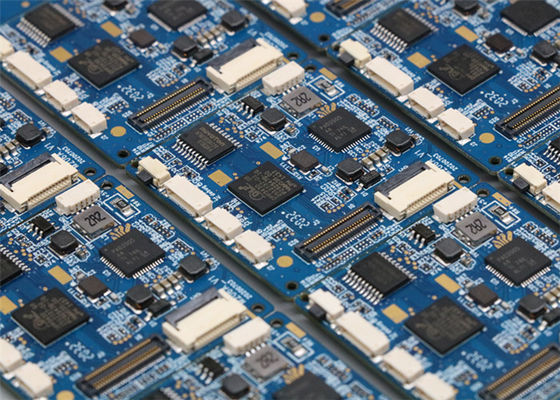

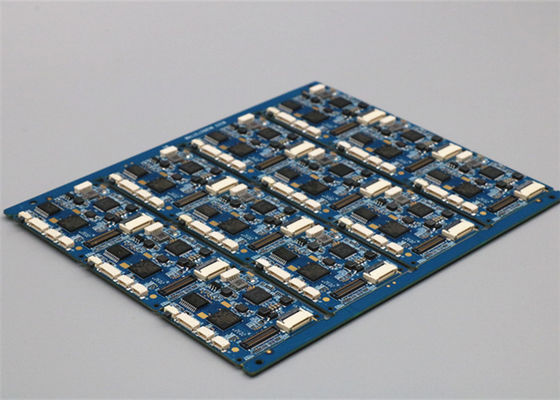

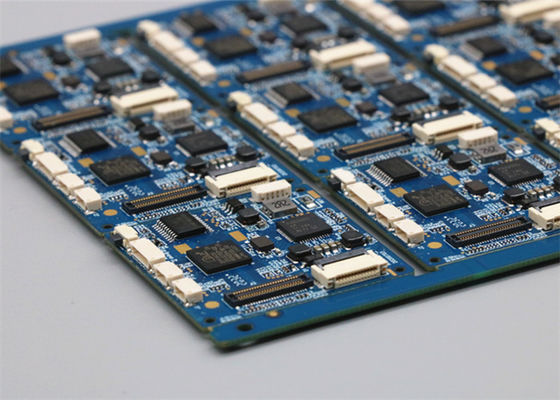

5Une photo.
6Services OEM/ODM/EMS Pour les PCBA:
· PCBA, assemblage de cartes PCB: SMT et PTH et BGA
· PCBA et conception de boîtiers
· Composition et achats de composants
· Prototypage rapide
· moulage par injection en plastique
· Estampage de tôles métalliques
· Assemblage final
· Test: AOI, test en circuit (TIC), test fonctionnel (FCT)
· Dédouanement pour l'importation de matières et l'exportation de produits
7. FAQ
Q1: Êtes-vous une usine ou une société commerciale?
Nous sommes une usine, notre entreprise estles fabricants d'électronique.
Q2: Acceptez-vous les commandes d'échantillons?
------Oui, nous pouvons accepter la commande d'échantillons.
Q3: Quelle est votre politique de garantie?
Nous offrons une garantie de 2 ans. Pour les marchandises défectueuses non par des saisons personnelles, nous les remplacerons.
Q4: Quelles sont vos conditions de paiement?
Nous acceptons le T/T à 100%.
Q5:Quel est le délai de livraison pour la commande en série?
------ Normalement, il faut environ 20-35 jours, dépend de la quantité de commande.
