| Nom De Marque: | Null |
| Numéro De Modèle: | KAZ |
| Quantité De Produit: | 1pcs |
| Prix: | 0.1-5 USD |
| Conditions De Paiement: | T/T, Western Union, Paypal |
| Capacité à Fournir: | 20000 mètres |
Fabricants de circuits imprimés à 8 couches
1Spécifications détaillées
| Matériel | FR4 |
| Épaisseur du panneau | 1.6 mm |
| Traitement de surface | Le texte de l'annexe I est remplacé par le texte suivant: |
| Épaisseur du cuivre | Les produits de l'industrie de l'eau |
| Masque de soudure | Verte |
| Filtres à soie | Blanc |
| Le trou de forage au laser Min | 4 millions |
| Panneau | Coupe en V |
Introduction:
Assemblage de cartes de circuits imprimés Il s'agit de connecter le SMT ((Surface Mounted Technolofy) et le DIP dans la carte de circuit imprimé, également appelée PCBA.
Produit:
Les deux SMT et DIP sont des moyens d'intégrer des composants dans la carte PCB.SMT n'a pas besoin de percer des trous sur le PCB, alors que le DIP doit brancher la broche du composant dans le trou percé.
Les données sont disponibles.
Le processus de production est le suivant: le positionnement de la carte PCB, l'impression de la pâte de soudure, la pâte et l'emballage,retour au four de soudure, enfin une inspection.
assemblage de circuits imprimés (PCB), également appelé assemblage de circuits imprimés ou fabrication de PCB,est le processus de remplissage et de soudure de composants électroniques sur un PCB pour créer un dispositif électronique fonctionnelLe processus d'assemblage des PCB implique généralement les étapes suivantes:
Achat de composants: La première étape consiste à se procurer les composants électroniques nécessaires à l'assemblage du PCB. Ces composants peuvent inclure des résistances, des condensateurs, des circuits intégrés,connecteursLes composants peuvent être achetés auprès de différents fournisseurs ou distributeurs.
Fabrication de PCB: avant l'assemblage, le PCB lui-même doit être fabriqué.et en appliquant les traces de cuivre nécessairesLa fabrication de PCB peut être effectuée à l'aide de différentes techniques telles que la gravure, le fraisage ou l'impression.
Placement des composants: dans cette étape, les composants électroniques sont montés sur le PCB.Les deux principales méthodes de placement des composants sont la technologie de montage de surface (SMT) et la technologie de trou (THT)Les composants SMT sont placés sur la surface du PCB et soudés à l'aide de techniques de soudage à la pâte de soudage et de soudage à reflux.Les composants THT ont des conduits qui passent par des trous dans le PCB et sont soudés du côté opposé.
Soudage: Une fois les composants placés sur le PCB, le processus de soudage est effectué pour créer des connexions électriques et mécaniques.Le soudage peut être effectué par diverses méthodes telles que le soudage par reflux (pour les composants SMT), la soudure ondulée (pour les composants THT) ou la soudure manuelle (pour des composants spécifiques ou des retouches).
Inspection et test: après le soudage, le PCB assemblé est inspecté et testé pour assurer la qualité et la fonctionnalité du dispositif électronique.Inspection par rayons X, des essais fonctionnels et d'autres méthodes peuvent être utilisées pour identifier les défauts.
Montage final: une fois que l'assemblage de PCB a été vérifié pour fonctionner correctement, il peut être intégré dans l'assemblage du produit final.installation de boîtiers, et de connexion à d'autres sous-systèmes ou composants.
Le processus d'assemblage des PCB peut varier en fonction des exigences spécifiques, des normes de l'industrie et des capacités de fabrication du fabricant sous contrat ou de la maison d'assemblage.techniques avancées telles que le soudage sélectif, l'application d'un revêtement conforme et les procédures d'essai peuvent être utilisées en fonction de la complexité et de la fonctionnalité du dispositif électronique à assembler.

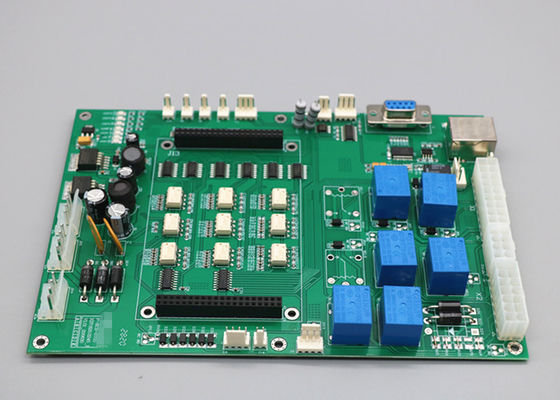

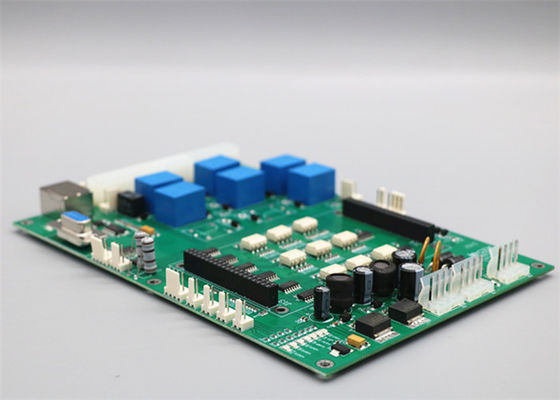

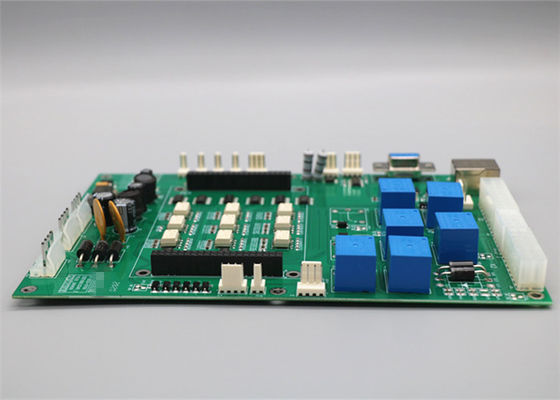

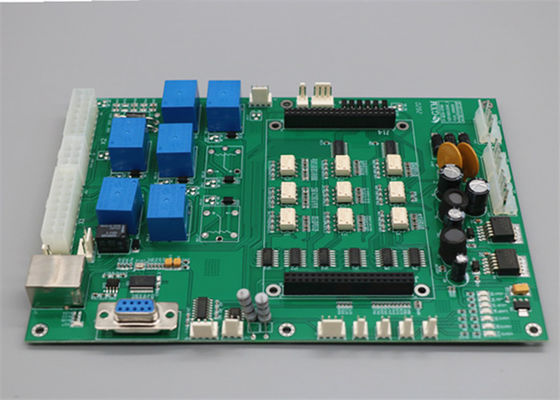

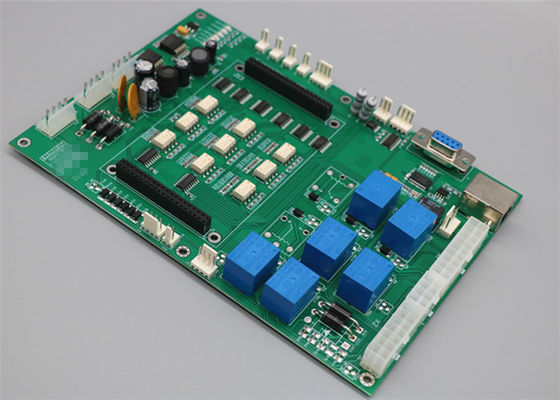

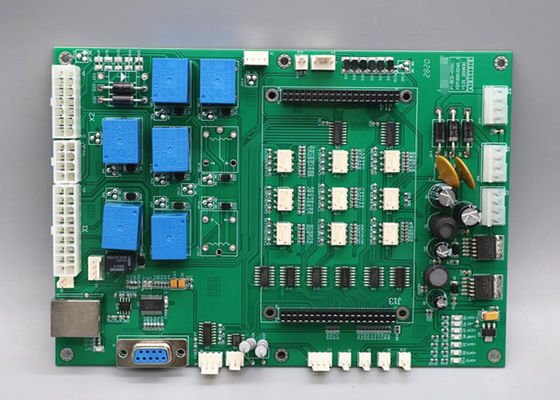

2Des photos.
Questions fréquentes
Q: Quels fichiers utilisez-vous dans la fabrication de PCB?
A: Gerber ou Eagle, liste BOM, PNP et position des composants
Q: Pouvez-vous offrir un échantillon?
R: Oui, nous pouvons personnaliser votre échantillon pour tester avant la production de masse
Q: Quand obtiendrai-je le devis après avoir envoyé Gerber, BOM et procédure de test?
R: Dans les 6 heures pour les devis de PCB et environ 24-48 heures pour les devis de PCBA.
Q: Comment puis-je connaître le processus de production de mes PCB?
A: 5-7 jours pour la production de PCB et l'achat de composants, et 14 jours pour l'assemblage et le test de PCB.
Q: Comment puis-je m'assurer de la qualité de mon PCB?
R: Nous nous assurons que chaque produit PCB fonctionne bien avant l'expédition. Nous les testerons tous selon votre procédure de test.
