fabricants de circuits électroniques imprimés FR4 6 couche PCB 1,6 mm 2OZ fabricants de circuits imprimés

fabricants de circuits électroniques imprimés FR4 6 couche PCB 1,6 mm 2OZ fabricants de circuits imprimés

Nom De Marque: Null
Numéro De Modèle: KAZ
Quantité De Produit: 1pcs
Prix: 0.1-5 USD
Conditions De Paiement: T/T, Western Union, Paypal
Capacité à Fournir: 20000 mètres
Informations détaillées
Lieu d'origine:
CHINE
Certification:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT et IMMERSION:
Le soutien
Application du projet:
Caméra PCBA
Composants:
Fourni par des clients ou fourni par le fabricant
Essai de carte PCB:
AOI ; 100%test pour ouvert et court ;
Essai de PCBA:
Rayon X, essai de fonction
Carte PCB:
HDI avec le laser et les trous enterrés
Soldmask:
Vert/Bule/noir/blanc
Matériel:
FR4
Surface:
ENIG/HASL
Silkscreen:
Noir
Couche:
6 couches
Épaisseur:
1,6 mm
Détails d'emballage:
Emballage sous vide
Capacité d'approvisionnement:
20000 mètres
Mettre en évidence:

FR4 6 PCB à couche

,

6 couches de PCB 1

,

6 mm

Description du produit

Assemblage de carte de circuit imprimé HDI à 6 couches sans plomb 1,6 mm 1OZ



1Spécifications détaillées

Matériel FR4
Épaisseur du panneau 1.6 mm
Traitement de surface Sans plomb
Épaisseur du cuivre Les produits de base sont les suivants:
Masque de soudure Verte
Filtres à soie Blanc
Le trou de forage au laser Min 4 millions
Panneau Coupe en V



Introduction:

Circuits électroniques Il s'agit de connecter le SMT ((Surface Mounted Technolofy) et le DIP dans la carte de circuit imprimé, également appelée PCBA.



Produit:

Les deux SMT et DIP sont des moyens d'intégrer des composants dans la carte PCB.SMT n'a pas besoin de percer des trous sur le PCB, alors que le DIP doit brancher la broche du composant dans le trou percé.



Les données sont disponibles.

Le processus de production est le suivant: le positionnement de la carte PCB, l'impression de la pâte de soudure, la pâte et l'emballage,retour au four de soudure, enfin une inspection.





2Des photos.

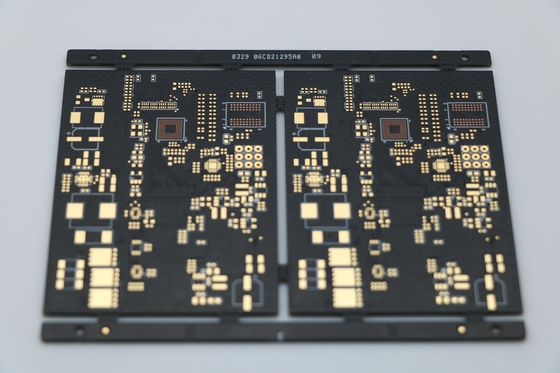

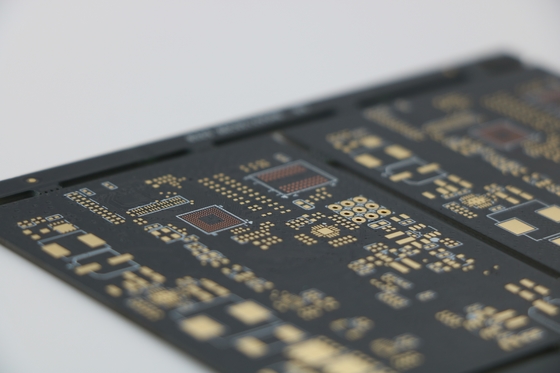

fabricants de circuits électroniques imprimés FR4 6 couche PCB 1,6 mm 2OZ fabricants de circuits imprimés 0fabricants de circuits électroniques imprimés FR4 6 couche PCB 1,6 mm 2OZ fabricants de circuits imprimés 1



Questions fréquentes



Q: Quels fichiers utilisez-vous dans la fabrication de PCB?
A: Gerber ou Eagle, liste BOM, PNP et position des composants



Q: Pouvez-vous offrir un échantillon?
R: Oui, nous pouvons personnaliser votre échantillon pour tester avant la production de masse



Q: Quand obtiendrai-je le devis après avoir envoyé Gerber, BOM et procédure de test?
R: Dans les 6 heures pour les devis de PCB et environ 24-48 heures pour les devis de PCBA.



Q: Comment puis-je connaître le processus de production de mes PCB?

R: 5-7 jours pour la production de PCB et l'achat de composants, et 14 jours pour l'assemblage et le test de PCB.



Q: Comment puis-je m'assurer de la qualité de mon PCB?
R: Nous nous assurons que chaque produit PCB fonctionne bien avant l'expédition. Nous les testerons tous selon votre procédure de test.
