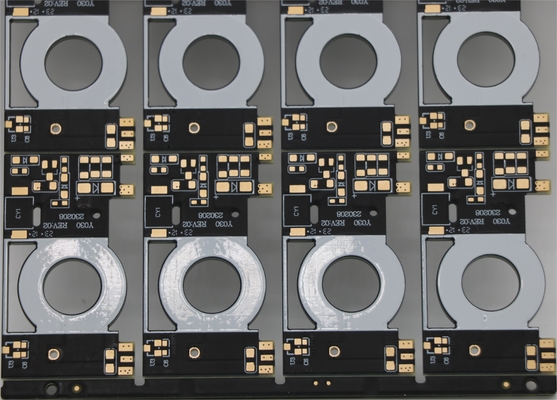

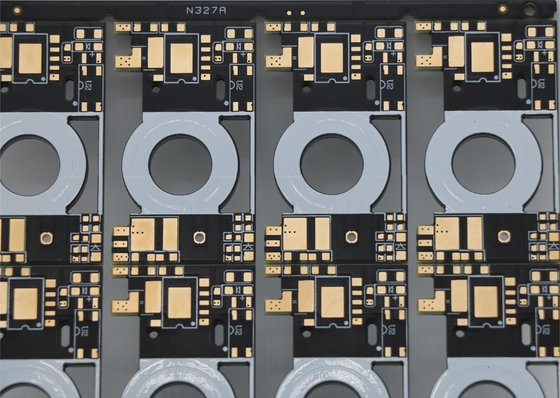

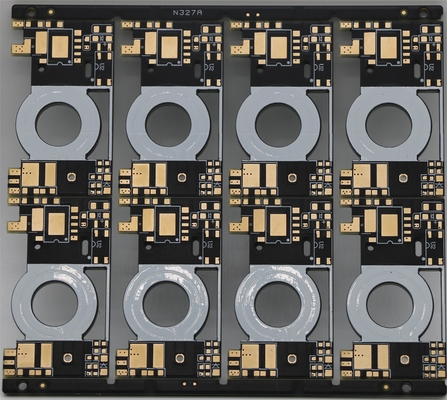

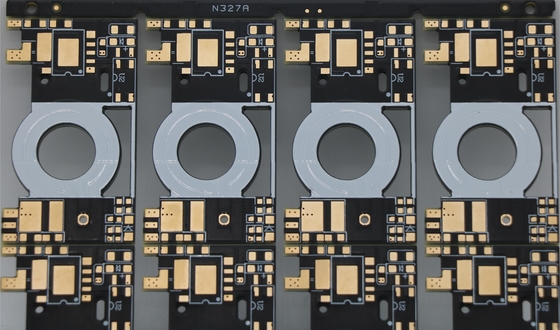

DIP PCBA Service d'assemblage IPC classe 2 4 couches FR4 circuit électronique imprimé avec 1 oz HASL

DIP PCBA Service d'assemblage IPC classe 2 4 couches FR4 circuit électronique imprimé avec 1 oz HASL

Nom De Marque:	KAZ
Numéro De Modèle:	KAZA-080
Quantité De Produit:	1 unité
Conditions De Paiement:	Western Union, T/T, L/C, D/P, MoneyGram
Capacité à Fournir:	100000 morceaux

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

UL/ROHS/ ISO9001

Nom du produit:

PLCBA

Lieu d'origine:

Guangdong, Chine

Min. Espacement des lignes:

3 Mil (0,075 mm)

Min. Taille de trou:

3 mil (0,075 mm)

Nom de marque:

OEM

Achats de composants:

Ça va.

Assemblage SMT DIP:

Soutien

Taper:

Assemblage SMT

Écran à soigneux:

Blanc

Masque vendu:

Rouge/Noir/Vert

Matériel:

FR4

Surface:

ENIG/HASL

Cuivre:

2 oz

Couche:

6 couches

Détails d'emballage:

P/P

Capacité d'approvisionnement:

100000 morceaux

Mettre en évidence:

Service d'Assemblée de l'IMMERSION PCBA

4 couches de FR4 de carte électronique

Carte électronique de HASL FR4

Description du produit

FR4 Matériau 2oz 4 Couches Assemblage PCB BGA HASL Traitement de Surface ENIG

Assemblage de cartes de circuits imprimés électroniques PCB SMT

1. Caractéristiques

Service OEM unique, Fabriqué à Shenzhen, Chine
Fabriqué à partir du fichier Gerber et de la liste BOM du client
Matériau FR4, conforme à la norme 94V0
Support de la technologie SMT, DIP
HASL sans plomb, Protection de l'environnement
Conforme aux normes UL, CE, ROHS
Expédition par DHL, UPS, TNT, EMS ou selon les exigences du client

2. Capacité technique de l'assemblage PCBA

SMT	Précision de positionnement : 20 um
	Taille des composants : 0,40,2 mm (01005) — 13079 mm, Flip-CHIP, QFP, BGA, POP
	Hauteur maximale des composants : 25 mm
	Taille maximale du PCB : 680*500 mm
	Taille minimale du PCB : non limitée
	Épaisseur du PCB : 0,3 à 6 mm
	Poids du PCB : 3 kg
Brasage à la vague	Largeur maximale du PCB : 450 mm
	Largeur minimale du PCB : non limitée
	Hauteur des composants : Haut 120 mm/Bas 15 mm
Brasage à la sueur	Type de métal : pièce, entier, incrustation, pas de côté
	Matériau métallique : Cuivre, Aluminium
	Finition de surface : placage Au, placage argent, placage Sn
	Taux de bulles d'air : inférieur à 20 %
Press-fit	Plage de pression : 0-50KN
Press-fit	Taille maximale du PCB : 800X600mm
Tests	ICT, sonde volante, rodage, test de fonctionnement, cyclage thermique

3. Spécification du service d'assemblage de PCB

1	Couche	1-30 couches
2	Matériau	FR-4, CEM-1, CEM-3, Hight TG, FR4 sans halogène, FR-1, FR-2, Aluminium
3	Épaisseur de la carte	0,2 mm-7 mm
4	Côté de la carte fini maximum	500 mm*500 mm
5	Taille minimale du trou percé	0,25 mm
6	Largeur de ligne minimale	0,075 mm (3 mil)
7	Espacement minimal des lignes	0,075 mm (3 mil)
8	Finition/traitement de surface	HALS/HALS sans plomb, étain chimique, or chimique, or par immersion, argent/or par immersion, Osp, placage or
9	Épaisseur du cuivre	0,5-4,0 oz
10	Couleur du masque de soudure	vert/noir/blanc/rouge/bleu/jaune
11	Emballage intérieur	Emballage sous vide, sac en plastique
12	Emballage extérieur	Emballage carton standard
13	Tolérance des trous	PTH : ±0,076, NTPH : ±0,05
14	Certificat	UL, ISO9001, ISO14001, ROHS, CQC
15	Profilage et poinçonnage	Routage, V-CUT, Biseautage
16	Service d'assemblage	Fournir un service OEM pour toutes sortes d'assemblage de circuits imprimés
