Conception de circuits imprimés électroniques OEM assemblage de PCB shenzhen pour mini ordinateur

Conception de circuits imprimés électroniques OEM assemblage de PCB shenzhen pour mini ordinateur



Spécifications détaillées:




Ce que KAZ Circuit peut faire pour vous:


• Conception de PCB et de PCBA
• Fabrication de PCB (prototype, petite ou moyenne taille, production en série)
• Components fournis
• Assemblage de PCB/SMT/DIP

Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:


• Fichier Gerber, avec les spécifications détaillées du PCB
• Liste BOM (meilleur avec Excel fomart)
• Photoes de la PCBA (Si vous avez déjà fait cette PCBA)

Informations sur la société:
KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!

Capacité du fabricant:




Capacité SMT





    Conception du PCBA est le processus de création de la mise en page et du placement des composants pour les circuits électroniques sur une carte de circuit imprimé.Conception du PCBAest essentiel à la réussite de la fabrication et de l'exploitation des dispositifs électroniques.

Voici quelques aspects clés de la conception de PCBA:

Capture schématique:
Définir la fonctionnalité et les connexions des circuits électroniques.
Choisissez les composants et les emballages appropriés.
Assure le flux logique et le respect des règles de conception.
La mise en page du PCB:
Définir les dimensions, la forme et la structure des couches de la planche.
Placer les composants de manière optimale pour leur fonctionnalité, leur gestion thermique et leur fabrication.
Les câbles de route permettent de connecter les composants en tenant compte de l'intégrité du signal, de la distribution de l'énergie et de la compatibilité électromagnétique (EMC).
Incorporer des lignes directrices sur la conception pour la fabrication (DFM).

Sélection et placement des composants:
Sélectionnez les composants en fonction des exigences électriques, mécaniques et environnementales.
Arrangez les composants pour minimiser les traces, optimiser les chemins de signal et faciliter l'assemblage.
Considérez l'orientation des composants, le refroidissement et l'accès pour les essais ou les retouches.
Conception de la puissance:
Conception d'un réseau de distribution d'énergie efficace pour les rails à tension différente.
Mettre en œuvre des condensateurs de découplage, des régulateurs de tension et d'autres circuits de gestion de l'alimentation.
Assurez-vous de la mettre à la terre correctement et de minimiser le bruit et les ondulations.
Intégrité du signal et EMC:
Contrôle de l'impédance de trace, du routage et de l'arrêt des signaux numériques à grande vitesse.
Mettre en œuvre des techniques de blindage, de filtrage et autres pour atténuer les interférences électromagnétiques (EMI).
Considérez la protection contre les décharges électrostatiques (ESD).
Gestion thermique:
Identifier les composants de chauffage et fournir des solutions de refroidissement adéquates.
Incorporer des voies thermiques, des dissipateurs de chaleur et des considérations de débit d'air.
Tests et fabrication:
Incorporer des points d'essai, des jumpers et d'autres éléments pour faciliter les essais en circuit.
Suivez les lignes directrices du DFM concernant le masque de soudure, l'impression par écran et d'autres aspects liés à l'assemblage.

Conception du PCBAimplique généralement l'utilisation d'un logiciel spécialisé en CAO (conception assistée par ordinateur), tel qu'Altium Designer, Eagle ou KiCad, pour capturer le schéma, disposer le PCB,et générer les fichiers de fabrication nécessaires.

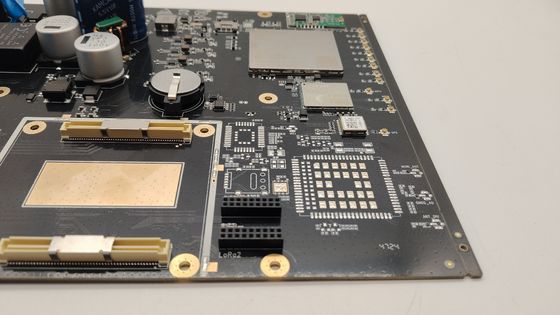

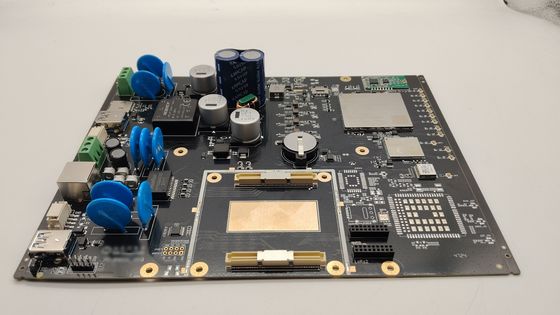

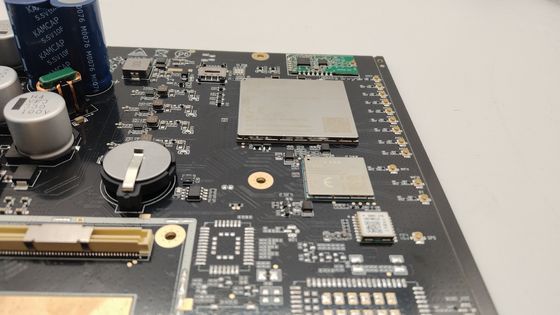

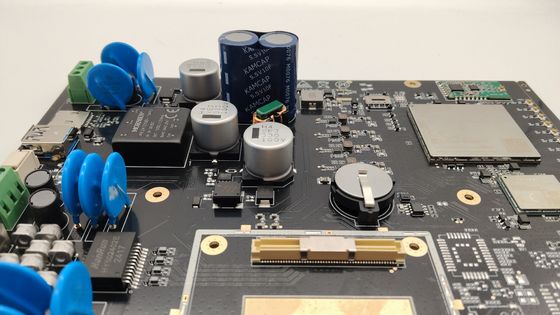

Des photos de ça.Conception de circuits imprimés PCBA pour mini-ordinateur
