| Nom De Marque: | KAZ Circuit |
| Numéro De Modèle: | Pour les produits de la catégorie 1 |
| Quantité De Produit: | 1 pc |
| Prix: | USD/pc |
| Conditions De Paiement: | T / T, Western Union, Paypal |
| Capacité à Fournir: | 20 000 mètres carrés/mois |
Service d'assemblage de circuits imprimés FR-4 à double face
Spécifications détaillées:
| Couches | 6 |
| Matériel | FR-4S1000H |
| Épaisseur du panneau | 1.6 mm |
| Épaisseur du cuivre | 1 oz |
| Traitement de surface | Or par immersion ENIG |
| Vendu masque et sérigraphie | Vert et blanc |
| Norme de qualité | Classe 3 IPC, 100% d'essais électroniques |
| Certificats | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
Ce que KAZ Circuit peut faire pour vous:
Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:
Informations sur la société:
KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!
Capacité du fabricant:
| Capacité | Double face: 12000 m2 par mois - Des couches multiples: 8 000 m2 par mois |
| Largeur/écart de ligne minimale | 4/4 mil (1mil = 0,0254 mm) |
| Épaisseur du panneau | 00,3 à 4,0 mm |
| Couches | 1 à 20 couches |
| Matériel | FR-4, aluminium, PI |
| Épaisseur du cuivre | 0.5 à 4 onces |
| Tg du matériau | Tg140 à TG170 |
| Taille maximale du PCB | 600*1200 mm |
| Taille minimale du trou | 0.2 mm (+/- 0,025) |
| Traitement de surface | HASL, ENIG et OSP |
Capacité SMT
Processus d'assemblage du panneau de commande industriel
Conception et fabrication de PCB:
Travailler avec les ingénieurs de conception de PCB pour créer des schémas et des mises en page pourcartes de commande industrielles.
S'assurer que les conceptions sont conformes aux normes de l'industrie et aux exigences réglementaires pour les applications industrielles.
Combiné avec des caractéristiques telles qu'une alimentation robuste, un signal résistant au bruit et un diagnostic embarqué.
Envoyez vos fichiers de conception à un fabricant professionnel de circuits imprimés capable de produire des cartes de circuits imprimés de haute qualité.
Sélection des composants et approvisionnement:
Choisissez des composants de qualité industrielle réputés pour leur fiabilité, leur longévité et leur résistance aux températures élevées et à l'environnement.
Les composants proviennent de distributeurs agréés ou directement du fabricant afin d'assurer leur authenticité et leur traçabilité.
Tenir une fiche complète des matériaux (BOM) avec les numéros de pièces, les fournisseurs et les délais de livraison.
Assemblage automatisé de PCB:
Utiliser des équipements d'assemblage à la pointe de la technologie de montage de surface (SMT) pour le placement de composants de haute précision.
Appliquez la pâte de soudure sur le PCB à l'aide d'un procédé d'impression par pochoir ou d'un distributeur automatique.
Utilisez la soudure par reflux dans un environnement contrôlé sans plomb pour former des joints de soudure solides.
Si nécessaire, intégrer des composants à travers-trous à l'aide de machines d'insertion et de soudure automatisées.
Processus de montage professionnel:
Incorporer d'autres étapes d'assemblage pour améliorer la fiabilité et les performances decartes de commande industrielles, tels que:
Couche ou poterie conforme pour la protection de l'environnement
Installation d'un dissipateur de chaleur ou de composants de gestion thermique
Dispositions relatives à l'intégration d'un boîtier ou au montage de panneaux
Tests approfondis et assurance qualité:
Effectuer des essais électriques, fonctionnels et environnementaux complets, notamment:
Vérifie la continuité et la résistance
Tests de mise sous tension et tests de diagnostic
Épreuves de température, d'humidité et de vibrations
Tests de vieillissement ou de vie accélérée
Des mesures strictes de contrôle de la qualité sont mises en œuvre tout au long du processus d'assemblage.
Documenter tous les résultats des essais et tenir des registres détaillés de la qualité.
Emballage et expédition robustes:
Emballagecartes de commande industriellesdans des boîtiers de protection ou des conteneurs de transport.
Veiller à ce que les emballages puissent résister aux exigences des environnements industriels tels que les chocs, les vibrations et l'humidité.
Fournir la documentation nécessaire, y compris les instructions d'assemblage, les schémas et les rapports d'essai.
Considérations clés pour l'assemblage du panneau de commande industriel:
Répondre aux normes de l'industrie (par exemple CEI, UL, CE) et aux exigences réglementaires
Choisissez des composants avec une température et un environnement plus élevés
Épreuves approfondies et assurance qualité effectuées pour assurer un fonctionnement fiable à long terme
Un processus d'assemblage robuste répond aux besoins des applications industrielles
Traçabilité et documentation de l'entretien, du service et du soutien
Leassemblage de panneaux de contrôle industrielsLe processus met l'accent sur la fiabilité, la durabilité et un contrôle de qualité strict pour garantir que la carte de circuit imprimé peut fonctionner efficacement dans des environnements industriels difficiles.

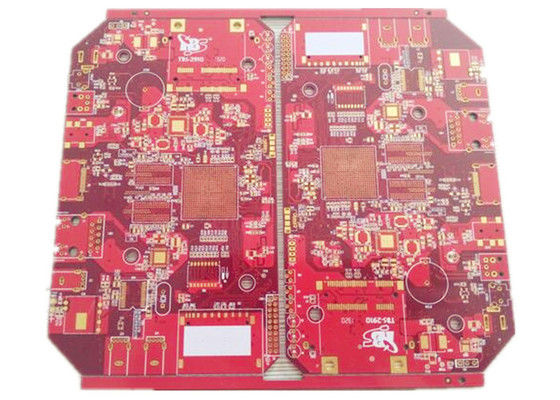

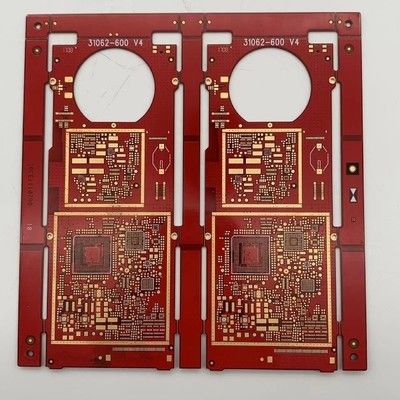

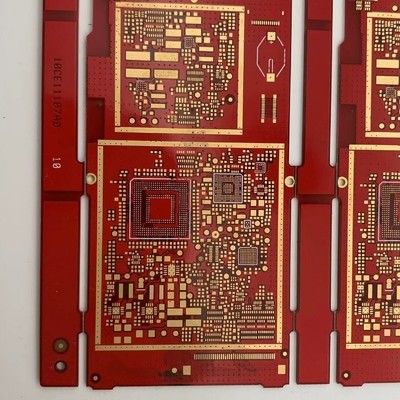

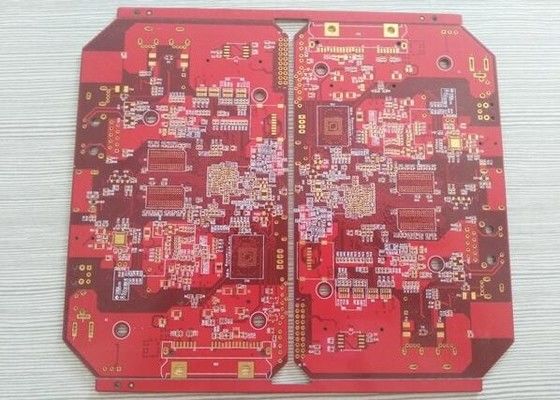

Plus de photos de PCB pour les équipements de commande automatique industriels
