Assemblée rapide de carte PCB de tour
Created with Pixso.

Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG

Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG

Nom De Marque: KAZ
Numéro De Modèle: KAZA-239
Quantité De Produit: 1 UNITÉ
Prix: 0.1-20 USD / Unit
Conditions De Paiement: T/T, Western Union, MoneyGram, L/C, D/A
Capacité à Fournir: 2000 m2/mois
Informations détaillées
Lieu d'origine:
Shenzhen Chine
Certification:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Compte de couche:
2' 30 couches
Taille maximum de conseil:
600 millimètres X 1200 millimètres
Matière première pour la carte PCB:
FR4, CEM-1, Tg TACONIQUE, en aluminium, haut matériel, fréquence élevée ROGERS, TÉFLON, ARLON, matér
A sonné de l'épaisseur de Baords de finition:
0.21-7.0mm
Ligne largeur minimum:
3mil (0.075mm)
Ligne minimum l'espace:
3mil (0.075mm)
Diamètre de trou minimum:
0,10 millimètres
Traitement de finissage:
HASL (Étain-avance libre), ENIG (or d'immersion), argent d'immersion, placage à l'or (or instantané)
Épaisseur de cuivre:
0.5-14oz (18-490um)
E-essai:
E-essai 100% (essai à haute tension) ; Essai volant de sonde
Détails d'emballage:
Emballages sous vide
Capacité d'approvisionnement:
2000 m2/mois
Mettre en évidence:

panneau de carte PCB de caméra

,

carte PCB de caméra d'IP

Description du produit

Les informations détaillées :

Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG



1. Caractéristiques





1. Un service d'OEM d'arrêt, fait à Shenzhen de la Chine

2. Construit par le dossier de Gerber et la liste de BOM du client

3. FR4 matériel, norme du rassemblement 94V0

4. SMT, suport de technologie d'IMMERSION

5. L'ENIG, HASL sans plomb, protection de l'environnement

6. UL, CE, ROHS conforme

7. Embarquant par DHL, UPS, TNT, SME ou besoin des clients







2. Capacité technique de carte PCB





SMT Exactitude de position : 20 um
Taille de composants : 0.4×0.2mm (01005) — 130×79mm, Secousse-PUCE, QFP, BGA, POP
Taille composante maximale : : 25mm
Taille maximale de carte PCB : 680×500mm
Taille de carte PCB de mn : aucun limité
Épaisseur de carte PCB : 0,3 à 6mm
Poids de carte PCB : 3KG
Vague-soudure Largeur de carte PCB de maximum : 450mm
Largeur de carte PCB de mn : aucun limité
Taille composante : 120mm/Bot supérieur 15mm
Sueur-soudure Type en métal : partie, totalité, marqueterie, pas de côté
Matériel en métal : Cuivre, aluminium
Finition extérieure : plaquant l'Au, ruban d'électrodéposition, plaquant le Sn
Taux de vessie d'air : moins de than20%
Presse-ajustement Chaîne de presse : 0-50KN
Taille maximale de carte PCB : 800X600mm
Essai Les TCI, vol de sonde, brûlure, essai de fonction, recyclage de la température

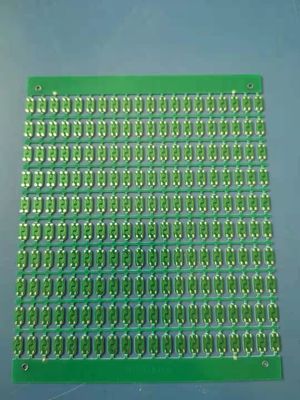

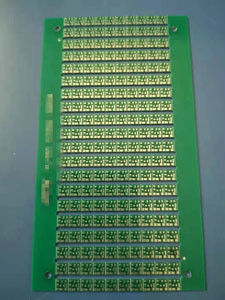

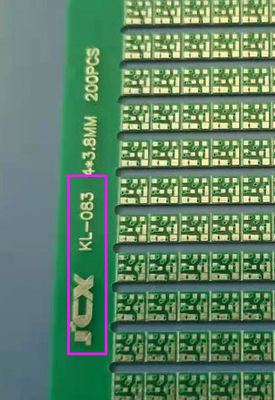

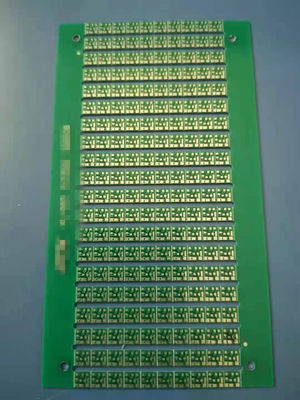

2. Images de carte PCB

Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG 0   Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG 1  Un bon nombre de Small#multilayer#FR4 PCB# de carte PCB une surface treatment#trace/gap 0.15mm de panel#ENIG 2
