1. Caractéristiques

1Service OEM à guichet unique, fabriqué à Shenzhen en Chine

2Fabriqué par Gerber Fichier et Liste BOM du client

3. Matériau FR4, conforme à la norme 94V0

4. SMT, support technologique DIP

5. sans plomb HASL, protection de l'environnement

6. Conforme à la norme UL, CE et ROHS

7Expédition par DHL, UPS, TNT, EMS ou selon les besoins du client

2. PCBACapacité technique

Certificats:

ISO9001 / ISO14001 / ISO45001 (militaire) / TS16949 (automobile) / RoHS / UL

Processus d'assemblage de prototypes de PCB

Conception et fabrication de PCB:
Travailler avec les concepteurs de PCB pour créer des schémas et des mises en page pour les prototypes de PCB.
Compléter la conception du PCB, en tenant compte de l'emplacement des composants, du traçage et de toute exigence particulière.
Envoyer les fichiers de conception au fabricant de PCB pour un prototypage rapide.
Recevoir le prototype nu de PCB du fabricant et l'inspecter pour tout défaut.

Achats de composants:
Identifier les composants électroniques requis tels que les circuits intégrés, les résistances, les condensateurs et les connecteurs.
Achetez les composants nécessaires, généralement auprès d'un distributeur ou d'une source en ligne qui propose des composants en petites quantités.
S'assurer que les composants sont compatibles avec la conception des PCB et respectent les spécifications du projet.

Montage manuel des PCB:
Préparez le PCB pour l'assemblage en nettoyant la surface et en appliquant de la pâte de soudure sur les plaquettes des composants.
Les composants sont placés manuellement et soudés au PCB à l'aide d'un fer à souder ou d'une station de retraitement à air chaud.
Inspecter visuellement le PCB assemblé pour s'assurer du bon placement des composants et des joints de soudure.

Processus d'assemblage automatisé facultatif:
Pour des quantités de prototypes plus importantes ou des PCB plus complexes, envisager l'utilisation d'un système semi-automatisé ou automatisé

processus d'assemblage tels que:
Impression par pochoir pour les applications de pâte de soudure
Machines pour le ramassage et le placement de composants
Soudage par reflux dans un four de convection

Test et dépannage:
Effectuer divers essais pour vérifier la fonctionnalité et la fiabilité du prototype de PCB, tels que:
Test électrique (par exemple, mesure de la continuité, de la résistance, de la tension et du courant)
Épreuves fonctionnelles pour s'assurer que les PCB sont conformes aux spécifications de conception
Résoudre les problèmes détectés au cours des essais et apporter les modifications nécessaires à la conception ou au processus d'assemblage du PCB.

Conception et assemblage itératifs:
Effectuer les modifications de conception nécessaires au PCB sur la base des résultats des essais et des commentaires.
Répétez le processus de fabrication et d'assemblage avec une conception mise à jour.
Continuer ce processus itératif jusqu'à ce que le prototype de PCB remplisse toutes les spécifications et les objectifs de performance requis.

Emballage final et documentation:
Emballez des prototypes de PCB pour un stockage et un transport sûrs.
Fournir toute documentation nécessaire, telle que les instructions d'assemblage, les schémas et les rapports d'essai.

Considérations clés pour le prototypage de l'assemblage de PCB:

L'accent est mis sur la rapidité et la souplesse pour s'adapter aux changements de conception
Produire des prototypes initiaux à l'aide de techniques d'assemblage manuel telles que la soudure par trou
Utiliser l'approvisionnement en composants à faible volume pour soutenir le processus de prototypage
Effectuer des essais approfondis et des dépannages pour identifier et résoudre les problèmes de conception ou d'assemblage
Une collaboration étroite entre les concepteurs, les assembleurs et les parties prenantes du projet

Leprototype d'assemblage de PCBLe processus est essentiel pour valider la conception, identifier les problèmes et améliorer le produit avant d'entrer en pleine production.Il permet une itération et des tests rapides pour s'assurer que la conception finale de PCB répond aux exigences du projet.

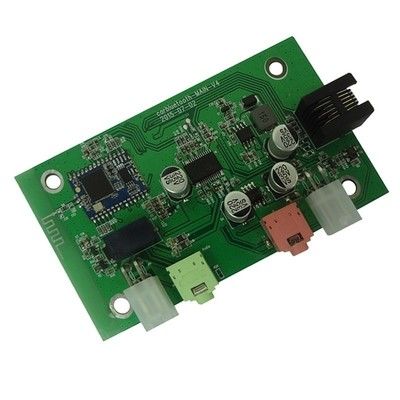

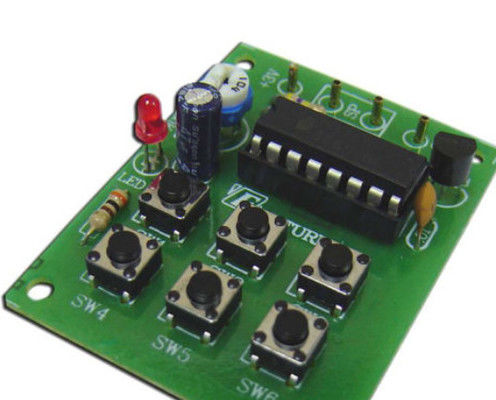

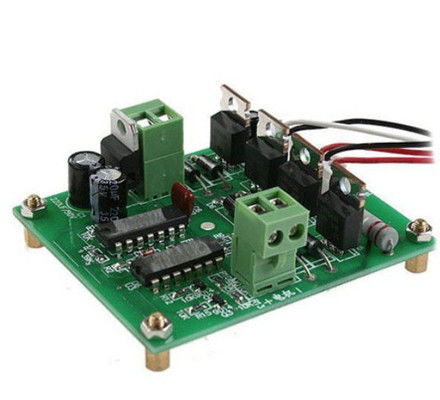

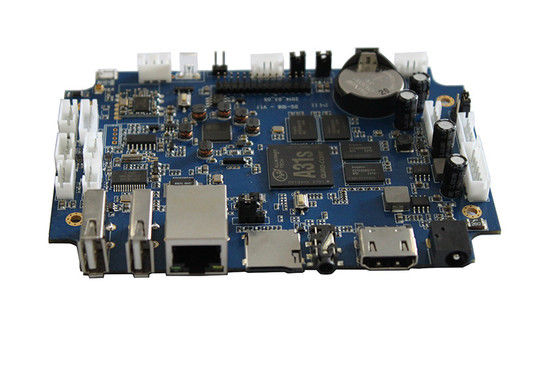

Les images du PCBA
