Développement de prototypes de montage de PCB SMT

Développement de prototypes de montage de PCB SMT

Nom De Marque: KAZ Circuit
Numéro De Modèle: Pour les appareils de traitement de l'air
Quantité De Produit: 1 pièces
Prix: USD/pc
Conditions De Paiement: T/T, Western Union et Paypal
Capacité à Fournir: 20 000 mètres carrés/mois
Informations détaillées
Lieu d'origine:
Chine
Certification:
ISO9001, TS16949, UL, RoHS
Couches:
2 couches
épaisseur du panneau:
1.6 mm
D'autres métaux:
1 oz
Surface:
HASL SI
Soldmask:
vert
Écrans de soie:
Blanc
Détails d'emballage:
enveloppe de bulle
Capacité d'approvisionnement:
20 000 mètres carrés/mois
Mettre en évidence:

Le prototype de l'assemblage de PCB SMT

,

SMT PCB Assembly Prototype

Description du produit

Développement de prototypes production à faible volume de PCB SMT assemblage



Spécifications détaillées:



Couches 2
Matériel FR-4
Épaisseur du panneau 1.6 mm
Épaisseur du cuivre 1 oz
Traitement de surface HASL LF
Vendu masque et sérigraphie Vert et blanc
Norme de qualité Classe 2 IPC, 100% d'essais électroniques
Certificats La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon.





Ce que KAZ Circuit peut faire pour vous:



  • Conception de PCB et de PCBA
  • Fabrication de PCB (prototype, petite ou moyenne taille, production en série)
  • Components fournis
  • Assemblage de PCB/SMT/DIP


Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:



  • Fichier Gerber, avec les spécifications détaillées du PCB
  • Liste BOM (meilleur avec Excel fomart)
  • Photoes de la PCBA (Si vous avez déjà fait cette PCBA)



Capacité du fabricant:




Capacité Double face: 12000 m2 par mois
- Des couches multiples: 8 000 m2 par mois
Largeur/écart de ligne minimale 4/4 mil (1mil = 0,0254 mm)
Épaisseur du panneau 00,3 à 4,0 mm
Couches 1 à 20 couches
Matériel FR-4, aluminium, PI
Épaisseur du cuivre 0.5 à 4 onces
Tg du matériau Tg140 à TG170
Taille maximale du PCB 600*1200 mm
Taille minimale du trou 0.2 mm (+/- 0,025)
Traitement de surface HASL, ENIG et OSP



Capacité SMT



Développement de prototypes de montage de PCB SMT 0



Développement de prototypes, production à faible volume de PCB SMT
Définition:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)La SMT est une méthode permettant d'assembler des composants électroniques directement sur la surface d'un PCB, au lieu de les insérer dans des trous dans la carte.
Applications:
Développement de prototypes, production à faible volume, assemblage SMT PCB est idéal pour:
Création de prototypes de nouveaux produits électroniques
Production de petits lots de PCB sur mesure
Fabrication de circuits de production en petites quantités de PCB
Les avantages:
Dimensions et poids réduits: les composants SMT sont plus petits et plus légers que les composants à trous traditionnels, ce qui donne des PCB plus petits et plus légers.
Densité plus élevée: SMT permet une plus grande densité de composants sur un PCB, ce qui permet une plus grande fonctionnalité dans un espace plus petit.
Amélioration des performances: Les composants SMT ont des conduites plus courtes, ce qui réduit l'inductivité et la capacité, ce qui améliore l'intégrité et les performances du signal.
Moins coûteux: l'assemblage SMT est plus automatisé que l'assemblage traditionnel par trou, ce qui réduit les coûts de main-d'œuvre.
Augmentation de la fiabilité: les composants SMT sont moins susceptibles de subir des défaillances des joints de soudure en raison des conduites plus courtes et du processus de soudure plus précis.
Le procédé:
Le processus d'assemblage des PCB SMT de production à faible volume et à mélange élevé pour le développement de prototypes implique généralement les étapes suivantes:
Conception: le PCB est conçu à l'aide d'un logiciel de conception assistée par ordinateur (CAD).
Fabrication: Le PCB est fabriqué par un procédé appelé photolithographie.
Application de pâte de soudure: La pâte de soudure est appliquée sur le PCB aux endroits où les composants seront placés.
Placement des composants: les composants SMT sont placés sur le PCB à l'aide d'une machine de pick-and-place.
Soudage par reflux: le PCB est passé à travers un four de reflux, qui chauffe la pâte de soudage et la reflue, formant des joints de soudage entre les composants et le PCB.
Inspection: le PCB

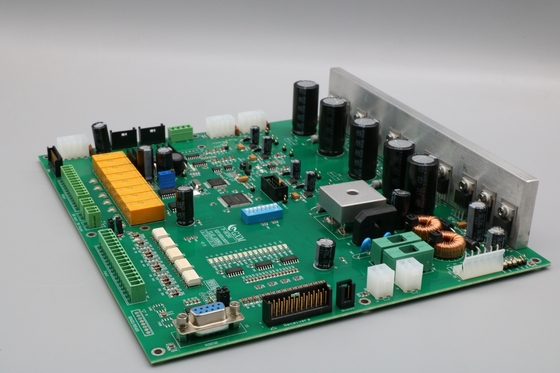

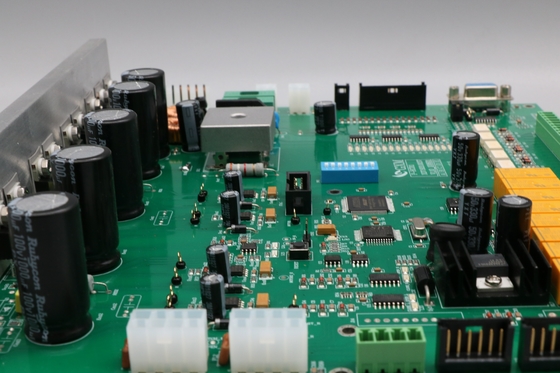

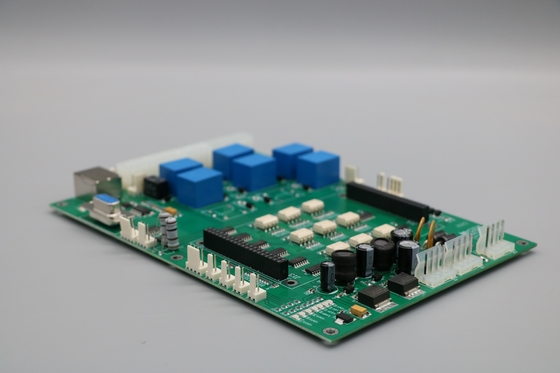

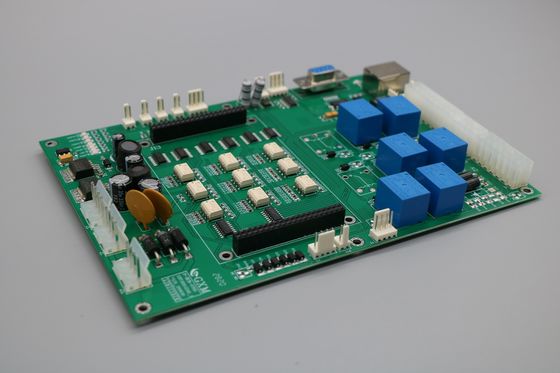

Des photos de ça. Développement de prototypes production à faible volume de PCB SMT assemblage


Développement de prototypes de montage de PCB SMT 1Développement de prototypes de montage de PCB SMT 2Développement de prototypes de montage de PCB SMT 3Développement de prototypes de montage de PCB SMT 4
