| Nom De Marque: | KAZ Circuit |
| Numéro De Modèle: | Pour les produits de la catégorie 1 |
| Quantité De Produit: | 1 pièces |
| Prix: | USD/pc |
| Conditions De Paiement: | T/T, Western Union, Paypal |
| Capacité à Fournir: | 20 000 mètres carrés/mois |
FR4 cartes de circuit imprimé 1 oz cuivre 1,0 mm 4 couches assemblage PCB carte de circuit imprimé électronique
Spécifications détaillées:
Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:
|
|
|
Ce que KAZ Circuit peut faire pour vous:
Processus d'assemblage de cartes de circuits imprimés électroniques
Conception et fabrication de PCB:
Travailler avec les concepteurs de PCB pour créer des schémas et des mises en page pourPCB électroniques.
Considérez des facteurs tels que le placement des composants, le traçage des itinéraires et les règles de conception lors de la mise en page.
Envoyez les fichiers de conception au fabricant de PCB pour la fabrication, en précisant les couches, les matériaux et les finitions nécessaires.
Recevoir le PCB nu du fabricant et l'inspecter pour tout défaut ou problème.
Achat et préparation de composants:
Déterminer les composants électroniques nécessaires au PCB, tels que les circuits intégrés (CI), les résistances, les condensateurs et les connecteurs.
Achetez les composants nécessaires chez un distributeur agréé ou directement auprès du fabricant.
Préparer les composants pour l'assemblage, en veillant à ce qu'ils soient correctement orientés et exempts de plomb (le cas échéant).
Assemblage automatisé de PCB:
Appliquez la pâte de soudure sur le PCB à l'aide d'un procédé d'impression par pochoir ou d'un distributeur automatique.
Les composants électroniques sont placés avec précision sur le PCB à l'aide de machines de pick and place.
La soudure par reflux est effectuée dans un environnement contrôlé sans plomb pour former des joints de soudure fiables.
Pour les composants perforés, utiliser des équipements d'insertion et de soudure automatisés.
Inspection et contrôle qualité:
Inspecter visuellement le PCB assemblé pour s'assurer du bon emplacement des composants et de la qualité des joints de soudure.
Effectuer des essais électriques tels que des vérifications de continuité, des mesures de résistance et des essais d'alimentation pour s'assurer que le PCB fonctionne correctement.
Mettre en œuvre des mesures supplémentaires de contrôle de la qualité, telles que l'inspection optique automatisée (AOI) ou l'inspection par rayons X, pour détecter tout défaut caché.
L'équipement doit être équipé d'un dispositif d'échange de données.
Pour les composants ou les zones spécifiques du PCB, utiliser des techniques de soudage sélectif telles que le soudage à la main ou le soudage à ondes sélectives.
Cette méthode est généralement utilisée pour les composants ou les retouches et les réparations difficiles à souder en utilisant le processus de reflux.
Le revêtement et l'emballage conformes:
Un revêtement de protection conforme est appliqué sur le PCB assemblé pour améliorer sa résistance environnementale et mécanique.
Dans certains cas, les PCB peuvent être encapsulés dans un composé de poterie ou un matériau de sous-remplissage pour fournir une protection et un soutien supplémentaires.
Contrôles et essais finaux:
Des essais fonctionnels approfondis sont effectués pour s'assurer que le PCB assemblé répond à toutes les spécifications et exigences de conception.
Effectuer des tests environnementaux tels que le cycle thermique, l'humidité et les vibrations pour vérifier la fiabilité et la durabilité des PCB.
Documenter tous les résultats des essais et conserver des dossiers détaillés sur la qualité pour assurer la traçabilité.
Emballage et expédition
Emballez le PCB dans un récipient ou un boîtier approprié pour un transport et un stockage sûrs.
Fournir toute la documentation nécessaire, telle que les instructions d'assemblage, les schémas et les rapports d'essai, pour accompagner le PCB.
Considérations clés pour l'assemblage de PCB électroniques:
Respecter les normes et les lignes directrices de l'industrie en matière de conception et de fabrication de PCB
Utiliser des composants et des matériaux de haute qualité et fiables
Automatisation et contrôle des processus pour assurer un montage cohérent et répétable
Inspection et tests rigoureux tout au long du processus d'assemblage
Méthodes d'emballage et d'expédition robustes pour protéger les PCB pendant le transport
LePCB électroniquesLe processus d'assemblage est conçu pour créer des PCB fiables et de haute qualité qui répondent aux besoins d'une variété d'applications électroniques.les mesures de contrôle de la qualité et les mesures de protection assurent les performances des PCB, durabilité et fonctionnalité à long terme.

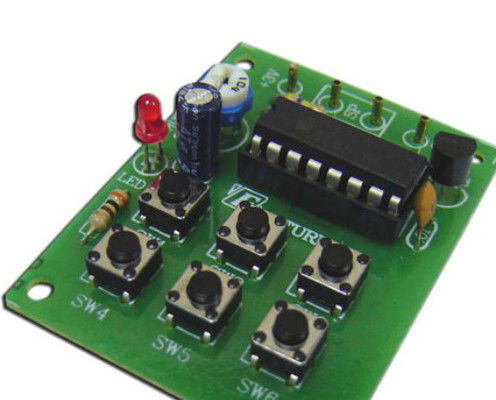

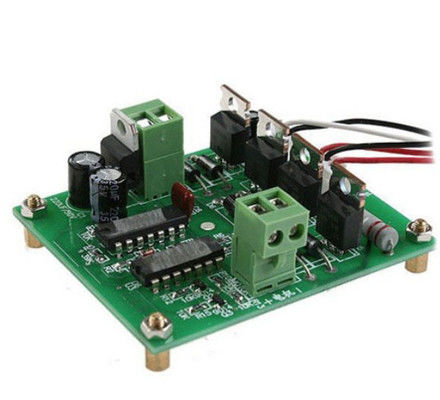

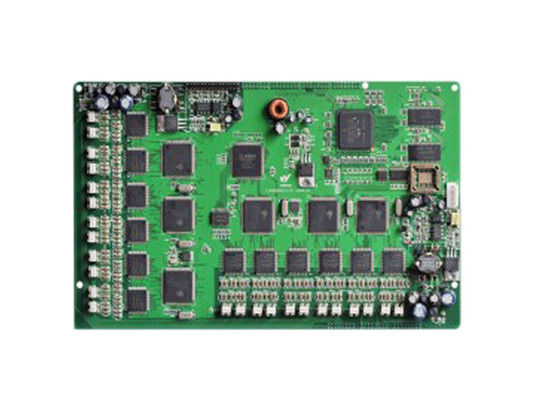

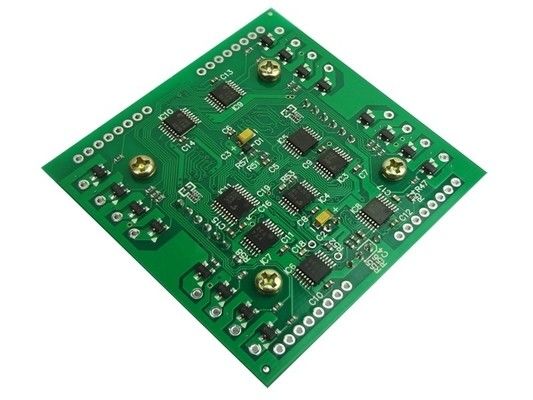

Plus de photos de 2 couches FR4 1.0 mm 1 oz immersion or circuit imprimé PCB
