ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques

Nom De Marque: KAZ Circuit
Numéro De Modèle: Les produits de la catégorie 1
Quantité De Produit: 1 pièces
Prix: USD/pc
Conditions De Paiement: T/T, Western Union, Paypal
Capacité à Fournir: 20 000 mètres carrés/mois
Informations détaillées
Lieu d'origine:
LA CHINE
Certification:
ISO9001, TS16949, UL, RoHS
Couches:
2 couches
Matériel:
FR-4
Épaisseur du cuivre:
1 oz
Min trou de forage:
0.2 mm
Couleur du masque vendu:
Verte
couleur écran de soie:
Blanc
Capacité d'approvisionnement:
20 000 mètres carrés/mois
Mettre en évidence:

Le tableau de circuits imprimés ENIG 94V0

,

Panneau de carte PCB de l'or 94v0 d'immersion

,

Plaques de circuits imprimés HDI

Description du produit

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm


Spécifications détaillées:

  • Couches: 2 couches
  • Matériau: fr-4
  • Épaisseur de cuivre: 1 oz
  • Traitement de surface: or par immersion ENIG
  • Min trou de forage: 0,2 mm
  • Couleur du masque: vert
  • couleur écran de soie: blanc


Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:


  • Fichier Gerber, avec les spécifications détaillées du PCB
  • Liste BOM (meilleur avec Excel fomart)
  • Photoes de la PCBA (Si vous avez déjà fait cette PCBA)




Ce que KAZ Circuit peut faire pour vous:


  • Prototype de PCB/production en série
  • Les composants sont fournis conformément à votre liste de BOM.
  • Assemblage de PCB (SMT/DIP..)


Capacité du fabricant:


CapacitéDouble face: 12000 m2 par mois
- Des couches multiples: 8 000 m2 par mois
Largeur/écart de ligne minimale4/4 mil (1mil = 0,0254 mm)
Épaisseur du panneau00,3 à 4,0 mm
Couches1 à 20 couches
MatérielFR-4, aluminium, PI
Épaisseur du cuivre0.5 à 4 onces
Tg du matériauTg140 à TG170
Taille maximale du PCB600*1200 mm
Taille minimale du trou0.2 mm (+/- 0,025)
Traitement de surfaceHASL, ENIG et OSP



    Les cartes à circuits impriméssont les composants de base des équipements électroniques et constituent la base physique qui relie et soutient divers composants électroniques.Il joue un rôle essentiel dans la fonctionnalité et la fiabilité des systèmes électroniques.

Les principaux aspects des cartes électroniques de circuits imprimés comprennent:

Couches et composition:
Les PCB sont généralement constitués de plusieurs couches, la plus courante étant une conception à 2 ou 4 couches.
Ces couches sont constituées de cuivre servant de voies conductrices et d'un substrat non conducteur tel que la fibre de verre (FR-4) ou d'autres matériaux spéciaux.
D'autres couches peuvent inclure les plans de puissance et de terre pour la distribution de l'énergie et la réduction du bruit.

Interconnexions et traces:
La couche de cuivre est gravée pour former des traces conductrices qui servent de voies pour les signaux électriques et l'énergie.
Les voies sont des trous recouverts de revêtement qui relient les traces entre différentes couches, permettant des interconnexions multicouches.
La largeur de trace, l'espacement et les modèles de routage sont conçus pour optimiser l'intégrité du signal, l'impédance et les performances électriques globales.

Composant électronique:
Les composants électroniques, tels que les circuits intégrés, les résistances, les condensateurs et les connecteurs, sont montés et soudés au PCB.
Le placement et l'acheminement de ces composants sont essentiels pour assurer une performance optimale, un refroidissement et une fonctionnalité globale du système.

Technologie de fabrication des PCB:
Les processus de fabrication de PCB impliquent généralement des étapes telles que la stratification, le forage, le revêtement en cuivre, la gravure et l'application du masque de soudure.
Des technologies avancées telles que le forage au laser, le revêtement avancé et la co-lamination multicouche sont utilisées dans les conceptions de PCB spécialisées.

Assemblage et soudure de PCB:
Les composants électroniques sont placés et soudés sur le PCB, manuellement ou automatiquement, à l'aide de techniques telles que le soudage par trou ou le soudage à la surface.
Le soudage par reflux et le soudage par ondes sont des processus automatisés courants pour connecter des composants.

Tests et contrôle qualité:
Le PCB subit divers processus de test et d'inspection tels que l'inspection visuelle, les tests électriques et les tests fonctionnels pour assurer sa fiabilité et ses performances.
Les mesures de contrôle de la qualité, telles que les inspections en cours et les pratiques de conception pour la fabrication (DFM), aident à maintenir des normes élevées dans la production de PCB.

PCB électroniquessont utilisés dans une grande variété d'applications, y compris l'électronique grand public, les équipements industriels, les systèmes automobiles, les dispositifs médicaux, l'aérospatiale et les équipements de télécommunications, et plus encore.Les progrès continus de la technologie des PCB, tels que le développement de PCB à interconnexion haute densité (HDI) et de PCB flexibles, ont permis la création de dispositifs électroniques plus petits, plus puissants et plus économes en énergie.


Plus de photos de 2 couches FR4 1.0 mm 1 oz immersion or circuit imprimé PCB

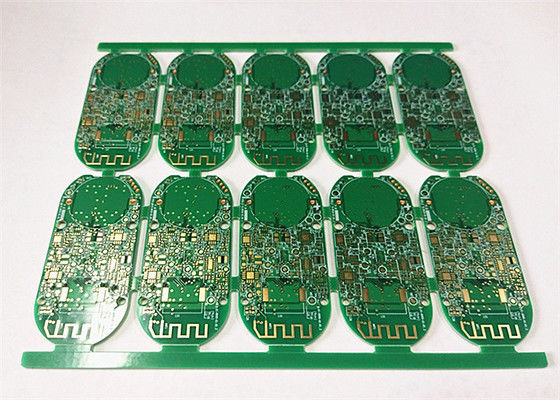

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques 0

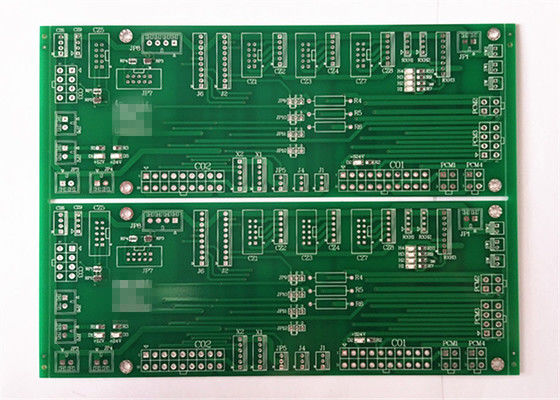

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques 1

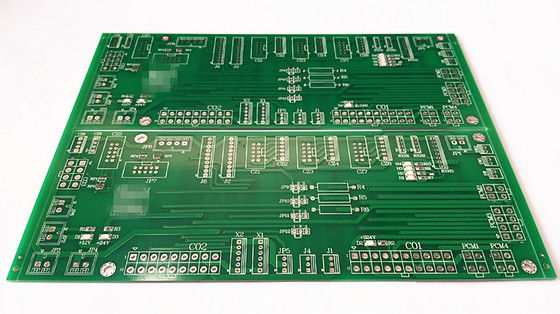

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques 2

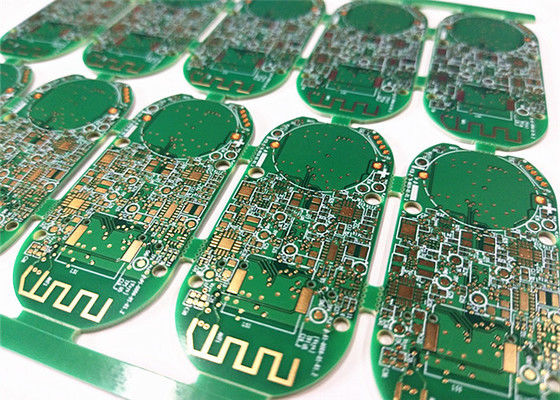

ENIG Immersion Gold 94V0 Circuits imprimés HDI Circuits imprimés 600 mm x 1200 mm Circuits électroniques 3
