SMT Multicouche à fabrication rapide de circuits électroniques imprimés, vernis épargne vert, sans plomb, matériau FR4 2oz smartphone voiture

SMT Multicouche à fabrication rapide de circuits électroniques imprimés, vernis épargne vert, sans plomb, matériau FR4 2oz smartphone voiture

Nom De Marque:	KAZ
Numéro De Modèle:	KAZA-080
Quantité De Produit:	1 unité
Conditions De Paiement:	Western Union, T/T, L/C, D/P, MoneyGram
Capacité à Fournir:	100000 morceaux

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

UL/ROHS/ ISO9001

Nom du produit:

PLCBA

Lieu d'origine:

Guangdong, Chine

Min. Espacement des lignes:

3 Mil (0,075 mm)

Min. Taille de trou:

3 mil (0,075 mm)

Nom de marque:

OEM

Achats de composants:

D'ACCORD

Assemblage SMT DIP:

Soutien

Taper:

Assemblage SMT

Écran à soigneux:

Blanc

Masque vendu:

Rouge/Noir/Vert

Détails d'emballage:

P/P

Capacité d'approvisionnement:

100000 morceaux

Mettre en évidence:

Panneau multicouche de carte PCB de SMT de soutien

Panneau multicouche vert de carte PCB de Soldermask

Panneau multicouche sans plomb de carte PCB

Description du produit

Matériau FR4 2oz 4 couches Assemblage BGA PCB HASL Traitement de surface ENIG

Assemblage de cartes de circuits imprimés électroniques PCB SMT

1. Caractéristiques

Service OEM unique, Fabriqué à Shenzhen en ChineFabriqué à partir du fichier Gerber et de la liste BOM du client
Matériau FR4, conforme à la norme 94V0
Support de la technologie SMT, DIP
HASL sans plomb, protection de l'environnement
Conforme aux normes UL, CE, ROHS
Expédition par DHL, UPS, TNT, EMS ou selon les exigences du client
2. Capacité technique de l'assemblage PCBA

SMT

Précision de positionnement : 20 um	Taille des composants : 0,4×0,2 mm (01005) — 130×79 mm, Flip-CHIP, QFP, BGA, POP
	Hauteur maximale des composants : 25 mm
	Taille maximale du PCB : 680×500 mm
	Taille minimale du PCB : non limitée
	Épaisseur du PCB : 0,3 à 6 mm
	Poids du PCB : 3 kg
	Soudure à la vague
Largeur maximale du PCB : 450 mm	Largeur minimale du PCB : non limitée
	Hauteur des composants : Haut 120 mm / Bas 15 mm
	Soudure à la sueur
Type de métal : pièce, entier, incrustation, pas de côté	Matériau métallique : cuivre, aluminium
	Finition de surface : placage Au, placage argent, placage Sn
	Taux de vessie d'air : inférieur à 20 %
	Sertissage
Plage de pression : 0-50KN	Taille maximale du PCB : 800X600mm
Plage de pression : 0-50KN	Tests
ICT, sonde volante, rodage, test de fonction, cyclage thermique	3. Spécification du service d'assemblage de PCB

Couche	1-30 couches	2
Matériau	FR-4, CEM-1, CEM-3, Hight TG, FR4 sans halogène, FR-1, FR-2, Aluminium	3
Épaisseur de la carte	0,2 mm-7 mm	4
Côté de la carte fini maximum	500 mm * 500 mm	5
Taille minimale du trou percé	0,25 mm	6
Largeur de ligne minimale	0,075 mm (3 mil)	8
Espacement minimal des lignes	0,075 mm (3 mil)	8
Finition/traitement de surface	HALS/HALS sans plomb, étain chimique, or chimique, or par immersion, argent/or par immersion, Osp, placage or	9
Épaisseur du cuivre	0,5-4,0 oz	10
Couleur du masque de soudure	vert/noir/blanc/rouge/bleu/jaune	11
Emballage intérieur	Emballage sous vide, sac en plastique	12
Emballage extérieur	Emballage en carton standard	13
Tolérance des trous	PTH : ±0,076, NTPH : ±0,05	14
Certificat	UL, ISO9001, ISO14001, ROHS, CQC	15
Profilage/Perforation	Routage, V-CUT, Biseautage	16

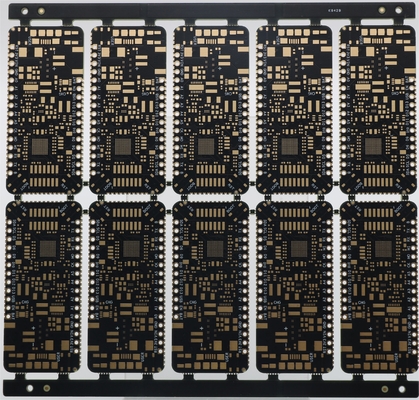

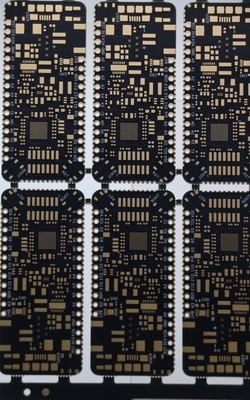

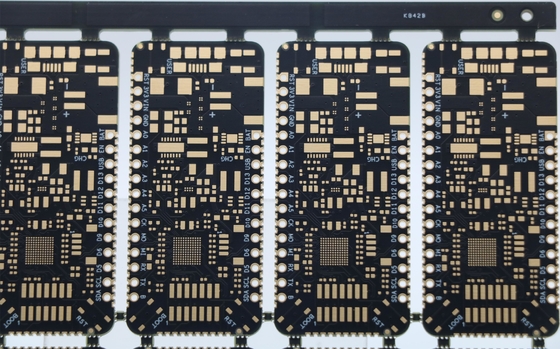

Service d'assemblage	Fournir un service OEM pour toutes sortes d'assemblage de circuits imprimés	4. Photos de PCBA

Applications des produits :

SMT Multicouche à fabrication rapide de circuits électroniques imprimés, vernis épargne vert, sans plomb, maté<img style= Télécommunications

Électronique grand public
Moniteur de sécurité
Électronique automobile
Maison intelligente
Automatisation industrielle
Militaire et défense
Automobile
Maison intelligente
Automatisation industrielle
Dispositifs médicaux
Nouvelle énergie
Et ainsi de suite
FAQ

Q1 : Êtes-vous une usine ou une société commerciale ?

-----Nous sommes une usine, notre société vend principalement des services d'assemblage de PCB

Q2 : Acceptez-vous les commandes d'échantillons ?

------Oui, nous pouvons accepter les commandes d'échantillons.

Q3 : Quelle est votre politique de garantie ?

-----Nous offrons une garantie de 2 ans. Pour les marchandises défectueuses non dues à des raisons personnelles, nous les remplacerons.

Q4 : Quelles sont vos conditions de paiement ?

------Nous acceptons T/T à l'avance, paypal ou l'assurance commerciale d'alibaba.

Q5 : Quel est le délai de livraison pour les commandes en masse ?

------Normalement, cela prend environ 20 à 35 jours, selon la quantité de la commande.
