| Nom De Marque: | NA |
| Numéro De Modèle: | Na |
| Quantité De Produit: | 1pcs |
| Prix: | 0.1usd/pcs |
| Conditions De Paiement: | T/T, MoneyGram |
| Capacité à Fournir: | 10000pcs mensuel |
Description deService d'assemblage de circuits imprimés

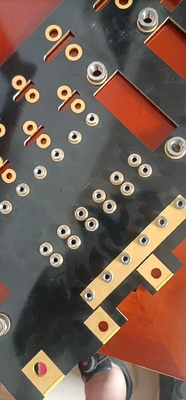

Cette carte est une carte de circuit imprimé à bloc de cuivre intégré TG FR4 à 6 couches.
Au fur et à mesure que le volume des composants électroniques devient de plus en plus petit, la taille de la carte de circuit imprimé (PCB) ne cesse de diminuer et les schémas de conception d'itinéraire deviennent de plus en plus centralisés.En raison de l'augmentation de puissance des appareils électroniques, la capacité de chauffage du PCB est trop importante, ce qui affecte la durée de vie, le vieillissement et même l'invalidité des appareils électroniques.
Spécification deService d'assemblage de circuits imprimés
| 1 | Couche | 1-30 couches |
| 2 | Matériel | FR-4, TG élevé, FR4 sans halogène, |
| 3 | Épaisseur du panneau | 0.2mm-7mm |
| 4 | Côté panneau max.fini | 510mm*1200mm |
| 5 | Taille min. du trou percé | 0,25 mm |
| 6 | Largeur de ligne min. | 0,075 mm (3 mils) |
| sept | Espacement min. des lignes | 0,075 mm (3 mil) |
| 8 | Finition/traitement de surface | HALS/HALS sans plomb, étain chimique, or chimique, or par immersion Argent/or par immersion, Osp, placage à l'or |
| 9 | Épaisseur de cuivre | 0,5-4,0 oz |
| dix | Couleur du masque de soudure | vert/noir/blanc/rouge/bleu/jaune |
| 11 | Emballage intérieur | Emballage sous vide, sac plastique |
| 12 | Emballage extérieur | Emballage en carton standard |
| 13 | Tolérance de trou | PTH : ±0,076, NTPH : ±0,05 |
| 14 | Certificat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilage Poinçonnage | Routage, V-CUT, Biseautage |
| 16 | Service d'assemblage | Fournir un service OEM à toutes sortes d'assemblage de cartes de circuits imprimés |
Capacité du produit d'assemblage PCB (SMT)
| Capacité CMS | |
| Article CMS | Capacité |
| PCB Max.Taille | 510mm*1200mm(CMS) |
| Composant de puce | 0201, 0402, 0603, 0805, 1206 colis |
| Espace Min.pin de IC | 0,1 mm |
| Min.espace de BGA | 0,1 mm |
| Précision maximale de l'assemblage IC | ±0.01mm |
| Capacité d'assemblage | ≥8 millions de piots/jour |
| Capacité CMS | 7 lignes de production CMS |
| Capacité DIP | 2 lignes de production DIP |
| Essais d'assemblage | Test de pont, test AOI, test de rayons X, ICT (test en circuit), FCT (test de circuit fonctionnel) |
FCT (test de circuit fonctionnel) |
Test de courant, test de tension, test à haute et basse température, test d'impact de chute, test de vieillissement, test d'étanchéité à l'eau, test anti-fuite, etc. Différents tests peuvent être effectués en fonction de vos besoins. |
Demande de produits :
1, communication télécom
2, électronique grand public
3, moniteur de sécurité
4, électronique de véhicule
5, maison intelligente
6, contrôles industriels
7, militaire et défense
8, automobile
9, automatisation industrielle
10, dispositifs médicaux
11, Nouvelle Énergie
Etc
Avantage deService d'assemblage de circuits imprimés
• Responsabilité stricte du produit, conformément à la norme IPC-A-160
• Ingénierie du prétraitement avant production
• Contrôle du processus de production (5Ms)
• E-test à 100 %, inspection visuelle à 100 %, y compris IQC, IPQC, FQC, OQC
• Inspection 100 % AOI, y compris rayons X, microscope 3D et ICT
• Test haute tension, test de contrôle d'impédance
• Micro section, capacité de soudure, test de contrainte thermique, test de choc
Services OEM/ODM/EMS pour PCBA :
· PCBA, assemblage de cartes PCB : SMT & PTH & BGA
· PCBA et conception de boîtier
· Sourcing et achat de composants
· Prototypage rapide
· Moulage par injection plastique
· Emboutissage de tôles
· L'assemblage final
· Test : AOI, test en circuit (ICT), test fonctionnel (FCT)
· Dédouanement pour l'importation de matériel et l'exportation de produits
Maintenant, nous sommes une usine qui peut fournir un service à guichet unique,
de la production de PCB, l'achat de composants à l'assemblage des composants.
Avec plus de 15 ans d'expérience dans la fabrication et l'assemblage de PCB, KAZ Circuit propose des options de fabrication flexibles qui s'adaptent aux objectifs de coûts, aux exigences de livraison et aux demandes fluctuantes en volume.
