| Nom De Marque: | NA |
| Numéro De Modèle: | Na |
| Quantité De Produit: | 1PCS |
| Prix: | 0.1usd per unit |
| Conditions De Paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité à Fournir: | revue mensuelle 100000pcs |
Les services HASL d'Assemblée de carte PCB de 4 couches FR4 TG135 électronique des cartes
Description de service d'Assemblée de carte PCB

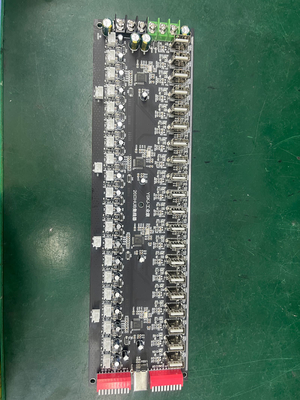

Ce conseil est 4 carte électronique de la couche TG135. elle est employée pour le HUB de 20 ports. nous pouvons accepter le prototype de carte PCB, volume de samll, moyen et de large volume. aucune demande de MOQ de nouvel order.all de notre carte PCB ne sont certification rencontrée d'UL, de SOLIDES TOTAUX 16949, de ROHS, d'OIN etc.
Spécifications de service d'Assemblée de carte PCB
| 1 | Couche | 1-30 couche |
| 2 | Matériel | FR-4, CEM-1, CEM-3, taille TG, FR4 halogène libre, FR-1, FR-2, aluminium |
| 3 | Épaisseur de conseil | 0.2mm-7mm |
| 4 | Côté de conseil de Max.finished | 510mm*1200mm |
| 5 | Taille de trou de Min.drilled | 0.25mm |
| 6 | Largeur de Min.line | 0.075mm (3mil) |
| 7 | Min.line spaceing | 0.075mm (3mil) |
| 8 | Finition/traitement extérieurs | HALS/HALS sans plomb, étain chimique, or chimique, or Inmersion d'immersion argenté/or, Osp, placage à l'or |
| 9 | Épaisseur de cuivre | 0.5-4.0oz |
| 10 | Couleur de masque de soudure | vert/noir/blanc/rouge/bleu/jaune |
| 11 | Emballage intérieur | Emballage de vide, sachet en plastique |
| 12 | Emballage externe | Emballage standard de carton |
| 13 | Tolérance de trou | PTH : ±0.076, NTPH : ±0.05 |
| 14 | Certificat | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Profilage du poinçon | Cheminement, V-CUT, taillant |
| 16 | Service d'Assemblée | Fourniture du service d'OEM à toutes sortes d'ensemble de carte électronique |
Capacité de produit d'Assemblée de carte PCB (SMT)
| Capacité de SMT | |
| Article de SMT | Capacité |
| Taille maximale de carte PCB | 510mm*1200mm (SMT) |
| Composant de puce | 0201, 0402, 0603, 0805, paquet 1206 |
| L'espace de Min.pin d'IC | 0.1mm |
| L'espace minimal de BGA | 0.1mm |
| Max.precision d'assemblée d'IC | ±0.01mm |
| Capacité d'Assemblée | ≥8 million piots/jour |
| Capacité de SMT | 7 lignes de production de SMT |
| Capacité d'IMMERSION | 2 lignes de production d'IMMERSION |
| Essai d'Assemblée | Essai de pont, essai d'AOI, essai de rayon X, les TCI (dans l'essai de circuit), FCT (essai fonctionnel de circuit) |
FCT (essai fonctionnel de circuit) |
Essai actuel, essai de tension, essai de haute température et de basse température, essai au choc de baisse, essai de vieillissement, essai de preuve de l'eau, essai à l'épreuve des fuites et etc. L'essai différent peut être fait selon votre condition. |
Application de produits :
1, communication de télécom
2, électronique grand public
3, moniteur de sécurité
4, véhicule Electronices
5, Smart Home
6, contrôles industriels
7, militaire et la défense
8, des véhicules à moteur
9, Smart Home
10, automation industrielle
11, dispositifs médicaux
12, New Energy
Et ainsi de suite
Avantage de service d'Assemblée de carte PCB
• Responsabilité du fait des produits stricte, prenant la norme IPC-A-160
• Traitement préparatoire d'ingénierie avant production
• Production à régulation de processus (5Ms)
• 100% E-essai, inspection visuelle de 100%, y compris IQC, IPQC, FQC, OQC
• Inspection de 100% AOI, y compris le rayon X, le microscope 3D et les TCI
• Essai à haute tension, essai de contrôle d'impédance
• Section micro, capacité de soudure, test de tension thermique, essai à chocs
Services d'OEM/ODM/EMS pour PCBA :
· PCBA, ensemble de panneau de carte PCB : SMT ET PTH ET BGA
· PCBA et conception de clôture
· Approvisionnement et achat de composants
· Prototypage rapide
· Moulage par injection en plastique
· Estampillage de feuillard
· Assemblage final
· Essai : AOI, essai en circuit (les TCI), essai fonctionnel (FCT)
· Dédouanement pour l'importation et l'exportation matérielles de produit
Maintenant nous avons été une usine qui peut fournir le service sur un seul point de vente,
de la production de carte PCB, les composants achetant aux composants se réunissent.
Avec plus de 15 ans d'expérience dans la fabrication de carte PCB et l'ensemble de carte PCB, KAZ Circuit fournit les options de fabrication flexibles qui s'adaptent pour coûter des cibles, des conditions de livraison et des exigences de fluctuation en volume.
