Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur

Nom De Marque: NA
Numéro De Modèle: Le groupe KAZ-B-NA
Quantité De Produit: 1pcs
Prix: 0.1
Conditions De Paiement: T/T, Western Union, MoneyGram
Capacité à Fournir: 100000pcs par mois
Informations détaillées
Lieu d'origine:
Shenzhen Chine
Certification:
IATF16949-2016 | ISO9001 2015 | UL 337072 | ROHS
Matériel:
FR4
Traitement terminé:
Résultats
Épaisseur du panneau:
1.6
Taille du tableau:
Le grand tableau
Masque de soudure:
Verte
Filtres à soie:
Blanc
Finition Épaisseur de cuivre:
1 oz
Couches de PCB:
4 couches
Détails d'emballage:
sac à bulles antistatique
Capacité d'approvisionnement:
100000pcs par mois
Mettre en évidence:

Grands longs composants de PCBA

,

Assemblée de FR4 PCBA

,

Assemblée du vert PCBA d'essai de circuit

Description du produit

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur SMT Service d'assemblage de PCB



Caractéristiques

  1. FR4 PCB#OEM #affichage LCD#Board de circuit électronique #assemblage de circuit#PCBA #assemblage de PCB multicouche#PCBA Testing
  2. OEM/ODM, fabrication de PCBA, approvisionnement en composants et assemblage de composants
  3. Les produits de fabrication de circuits imprimés doivent être fabriqués avec des circuits imprimés à plusieurs couches.
  4. Les tests SMT#DIP#AOI#Tests aux rayons X#Board de circuits imprimés#Assemblage de PCB#Tests PCBA#Construction de boîtes
  5. FR4 PCB#Assemblée de prototype#Small&Medium Volume&Hign Mixed#Quick-Turn#Assemblée de PCB#Borde de circuit imprimé double face
  6. Les circuits imprimés rigides et flexibles# Multilayer Printed Circuit Board# ENIG/HASL/OSP# Traitement de surface.Sourcing de composants# Assemblage de composants
  7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI carte de circuit imprimé adaptateur carte d'essai
  8. Plaquage par or multicouche cartes de circuit imprimé contrôleur d'accès autonome extracteur audio et traitement de surface NIAU
  9. Emballage: Carton, sac à bulles antistatique





Ce que KAZ Circuit peut faire pour vous:

  • Fabrication de PCB (prototype, petite ou moyenne taille, production en série)
  • Components fournis
  • Assemblage de PCB/SMT/DIP


Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:

  • Fichier Gerber, avec les spécifications détaillées du PCB
  • Liste BOM (meilleur avec Excel fomart)
  • Photoes de la PCBA (Si vous avez déjà fait cette PCBA)





Capacité Deux côtés: 2000 m2 par mois
- Des couches multiples: 8 000 m2 par mois
Largeur/écart de ligne minimale 4/4 mil (1mil = 0,0254 mm)
Épaisseur du panneau 00,3 à 4,0 mm
Couches 1 à 30 couches
Matériel FR4, aluminium, PI, matériau MEGTRON
Épaisseur du cuivre 0.5 à 4 onces
Tg du matériau Tg135 à TG170
Taille maximale du PCB 600*1200 mm
Taille minimale du trou 0.2 mm (+/- 0,025)
Traitement de surface HASL, ENIG et OSP





KAZ Circuit opère comme fabricant de PCB&PCBA depuis 2007. Spécialisé dans la fabrication de prototypes à virage rapide et de petites à moyennes séries de volumes de circuits rigides, flexibles,plaques rigides-flex et plaques multicouches.Nous avons une forte force sur la fabrication de la carte Roger, la carte MEGTRON MATERIAL et les cartes HDI 2 et 3 étapes, etc.

Outre sept lignes de production SMT et deux lignes DIP, nous fournissons un service unique à nos clients.





Assemblage de PCB SMT procédure:



Préparation des PCB:

Nettoyer le substrat de PCB pour éliminer les contaminants susceptibles d'affecter la qualité des joints de soudure.

Appliquez un masque de soudure sur le PCB pour identifier les plaquettes de cuivre où les composants seront placés.

Un traitement de surface tel que l'ENIG (Electroless Nickel Immersion Gold) est appliqué sur les plaquettes de cuivre pour favoriser la soudurabilité.



Impression en pâte de soudure:

Placez le pochoir sur le PCB avec les ouvertures du pochoir correspondant aux plaquettes en cuivre du PCB.

La pâte de soudure (un mélange de particules d'alliage de soudure et de flux) est grattée sur le pochoir, déposant la pâte de soudure sur les tampons du PCB.

Un contrôle précis de l'épaisseur du pochoir, du volume de la pâte de soudure et de la pression de la pince sont essentiels pour un dépôt constant de la pâte de soudure.



Placement des éléments:

Les machines automatiques de récupération et de placement utilisent des systèmes de vision pour identifier avec précision les emplacements des composants et les placer sur la pâte de soudure.

L'orientation des composants, la coplanarité et la précision de la position sont essentielles pour des joints de soudure fiables.

Des composants supplémentaires tels que des connecteurs ou des dissipateurs de chaleur peuvent être placés manuellement.



soudage par reflux

Les composants de PCB sont passés par un four à reflux avec des profils de température soigneusement contrôlés.

La pâte de soudure fond, humidifiant les conduites des composants et les plaquettes de PCB, et forme un joint de soudure à mesure qu'elle refroidit.

Différents alliages de soudure, tels que les alliages sans plomb (tels que l'étain-argent-cuivre), ont des profils de température de reflux spécifiques.



Inspection et essais:

Inspection visuelle (manuelle ou automatisée) pour vérifier le bon placement des composants, la qualité des joints de soudure et les défauts potentiels.

Les systèmes d'inspection optique automatisée (AOI) utilisent la vision artificielle pour identifier et localiser rapidement tout problème.

Les essais électriques, tels que les essais en circuit (TIC) ou les essais fonctionnels, vérifient les performances électriques du PCB.



Couche propre et conforme (facultatif):

Les ensembles de PCB peuvent être soumis à un processus de nettoyage pour éliminer toute pâte ou flux de soudure restante.

Le revêtement conformal est une couche de protection polymère qui peut être appliquée sur les PCB pour augmenter la résistance à l'humidité et à l'environnement.



Assemblage de PCB SMTIl est nécessaire de contrôler strictement l'ensemble du processus afin d'assurer une qualité et une fiabilité élevées des produits électroniques.Les technologies d'inspection sont essentielles à l'utilisation généralisée de SMT dans la fabrication d'électronique moderne..





Plus de photos

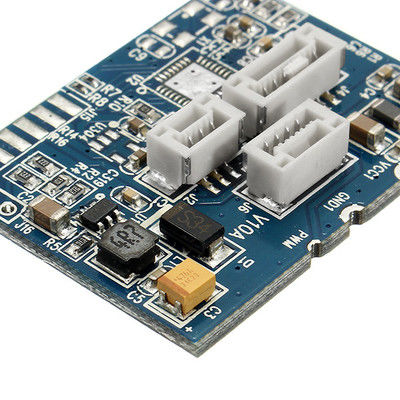

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur 0

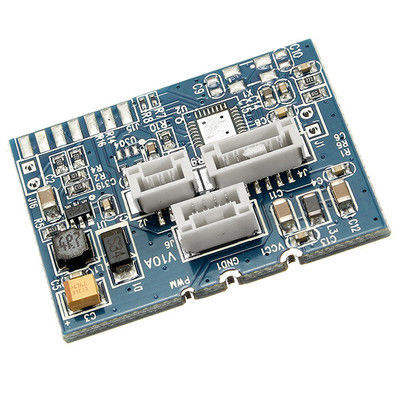

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur 1

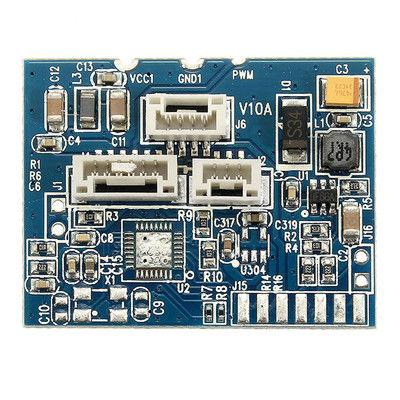

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur 2

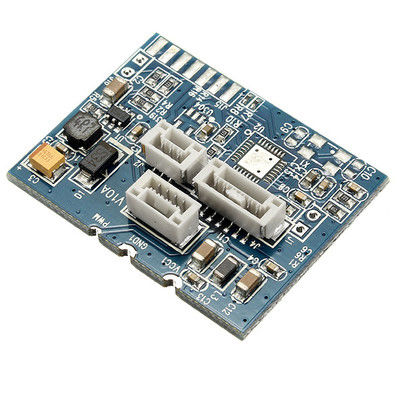

Fonction d'essai de circuit de montage de composants FR4 PCBA de grande longueur 3
