6 couche FR4 HDI PCB assemblage de prototype fabricant assemblage de PCB shenzhen

6 couche FR4 HDI PCB assemblage de prototype fabricant assemblage de PCB shenzhen

Nom De Marque: Null
Numéro De Modèle: KAZD
Quantité De Produit: 1PC
Prix: 0.1-5 usd/pc
Conditions De Paiement: T/T, Western Union, Paypal
Capacité à Fournir: 20000㎡ par mois
Informations détaillées
Lieu d'origine:
La Chine
Certification:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
TMS et PDI:
Le soutien
Application du projet:
Équipement du métro
Essai de carte PCB:
essai électrique
Mode d'essai des PCB:
La sonde volante et le jeu d'essai
Essai de PCBA:
Test visuel; AOI; rayons X; test fonctionnel
Composant:
Fournit par le client ou par le fabricant
service d'esthétique industrielle:
Le soutien
Retour d'essai:
Le soutien
Détails d'emballage:
Emballage sous vide ; Coton de mousse
Capacité d'approvisionnement:
20000㎡ par mois
Mettre en évidence:

HDI Pcb Prototype Assembly

,

FR4 Pcb Prototype Assembly

,

6 Layer Prototype PCB Assembly

Description du produit

Fabricant d'assemblage de prototypes de PCB HDI FR4 à 6 couchesassemblage de circuits imprimés Shenzhen



1Spécifications détaillées

Matériel FR4
Épaisseur du cuivre Les produits de base sont les suivants:
Couche 6
Traitement de surface L'or à l'immersion 2 u"
Masque de soudure Verte
Filtres à soie Blanc
Min trou de forage 8 millions
Min trou laser 4 millions

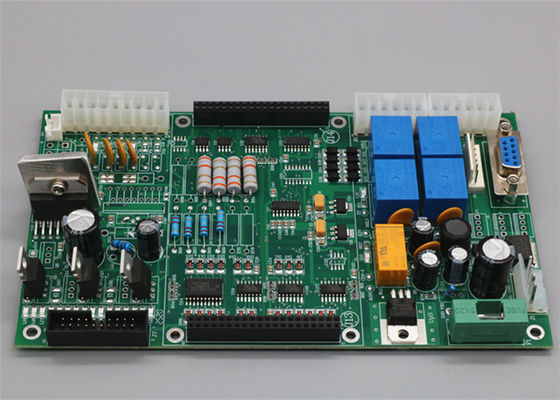

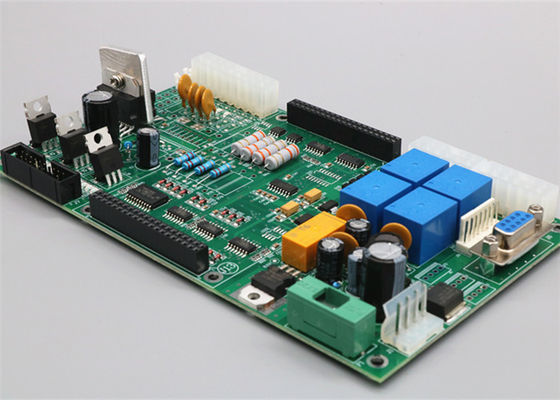

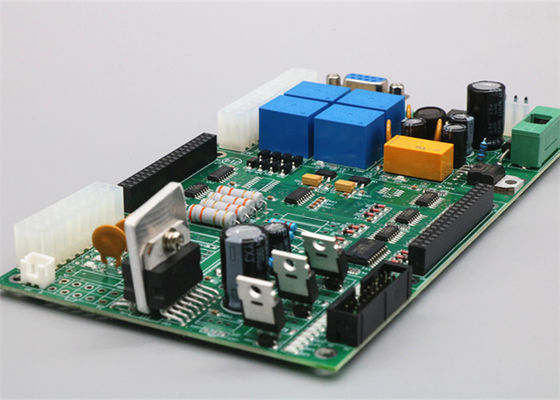

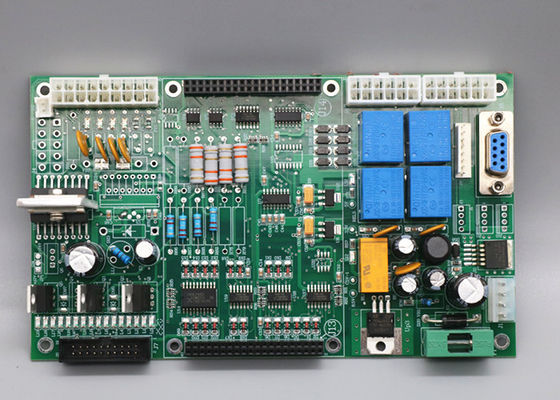

2Des photos.

6 couche FR4 HDI PCB assemblage de prototype fabricant assemblage de PCB shenzhen 0



3. FAQ



Q: Quels fichiers utilisez-vous dans la fabrication de PCB?
A: Gerber ou Eagle, liste BOM, PNP et position des composants



Q: Pouvez-vous offrir un échantillon?
R: Oui, nous pouvons personnaliser votre échantillon pour tester avant la production de masse



Q: Quand obtiendrai-je le devis après avoir envoyé Gerber, BOM et procédure de test?
R: Dans les 6 heures pour les devis de PCB et environ 24-48 heures pour les devis de PCBA.



Q: Comment puis-je connaître le processus de production de mes PCB?

A: 5-7 jours pour la production de PCB et l'achat de composants, et 14 jours pour l'assemblage et le test de PCB.



Q: Comment puis-je m'assurer de la qualité de mon PCB?
R: Nous nous assurons que chaque produit PCB fonctionne bien avant l'expédition. Nous les testerons tous selon votre procédure de test.





L'assemblage de circuits imprimés, également connu sous le nom d'assemblage de circuits imprimés, est le processus de remplissage et de soudure de composants électroniques sur un PCB (circuit imprimé).Il implique plusieurs étapes pour transformer un PCB nu en un dispositif électronique fonctionnelVoici un aperçu général du processus d'assemblage des PCB:

Achat de composants: La première étape consiste à se procurer les composants électroniques nécessaires à l'assemblage du PCB. Ces composants peuvent inclure des résistances, des condensateurs, des circuits intégrés,connecteursLes composants peuvent être achetés auprès de différents fournisseurs ou distributeurs.

Fabrication de PCB: avant l'assemblage, le PCB lui-même doit être fabriqué.et les marques en sérigraphie.



Placement des composants: dans cette étape, les composants électroniques sont montés sur le PCB.Les deux principales méthodes de placement des composants sont la technologie de montage de surface (SMT) et la technologie de trou (THT)Les composants SMT sont placés sur la surface du PCB et soudés à l'aide de techniques de soudage à la pâte de soudage et de soudage à reflux.Les composants THT ont des conduits qui passent par des trous dans le PCB et sont soudés du côté opposé.



Soudage: Une fois les composants placés sur le PCB, le processus de soudage est effectué pour créer des connexions électriques et mécaniques.Le soudage peut être effectué par diverses méthodes telles que le soudage par reflux (pour les composants SMT), la soudure ondulée (pour les composants THT) ou la soudure manuelle (pour des composants spécifiques ou des retouches).



Inspection et test: après le soudage, le PCB assemblé est inspecté et testé pour assurer la qualité et la fonctionnalité du dispositif électronique.Inspection par rayons X, des essais fonctionnels et d'autres méthodes peuvent être utilisées pour identifier les défauts.



Montage final: une fois que l'assemblage de PCB a été vérifié pour fonctionner correctement, il peut être intégré dans l'assemblage du produit final.installation de boîtiers, et de connexion à d'autres sous-systèmes ou composants.



Il convient de noter que le processus d'assemblage des PCB peut varier en fonction des exigences spécifiques, des normes de l'industrie et des capacités de fabrication du fabricant sous contrat ou de la maison d'assemblage.
