BOM Components multicouche Assemblage de PCB personnalisé sans plomb 2 oz Shenzhen Circuits imprimés

BOM Components multicouche personnalisé sans plomb 2 oz PCB assemblage shenzhen cartes de circuit imprimé,support smt

Caractéristiques

1. Service OEM à guichet unique: fabriqué à Shenzhen en Chine
2. Fabriqué par Gerber File et Bom LIst Offert par les clients
3. Support technologique SMT et DIP
4. Matériau FR4 conforme à la norme 94v0
5. Compatible avec les normes UL, CE et ROHS
6. Temps de livraison standard: 4-5 jours pour 2L; 5-7 pour 4L. Un service accéléré est disponible

Les spécifications:

Ce que KAZ Circuit peut faire pour vous:

1. Fabrication de PCB (prototype, petite ou moyenne taille, production en série)
2. Components fournis
3. Assemblage de PCB/SMT/DIP

Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:

1. Fichier Gerber, avec les spécifications détaillées du PCB
2. Liste BOM (meilleur avec Excel fomart)
3. Photoes de la PCBA (Si vous avez déjà fait cette PCBA)

Informations sur la société:

KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!

Capacité du fabricant:

Processus d'assemblage de PCB personnalisé

Conception et fabrication de PCB:

Collaborer avec les ingénieurs de conception de PCB pour créer des schémas et des mises en page pour les PCB personnalisés.

Conception complète des circuits imprimés, y compris le placement des composants, l'acheminement des traces et toute exigence particulière.

Envoyer les fichiers de conception au fabricant de PCB pour fabrication.

Recevez le PCB nu du fabricant et vérifiez s'il y a des défauts.

Achat de composants:

Déterminer les composants électroniques requis tels que les circuits intégrés, les résistances, les condensateurs et les connecteurs.

Achetez les composants nécessaires chez un distributeur agréé ou directement chez le fabricant.

S'assurer que les composants sont compatibles avec la conception du PCB et respectent les spécifications du projet.

Assemblage de PCB:

Préparez le PCB pour l'assemblage en nettoyant la surface et en appliquant de la pâte de soudure sur les plaquettes des composants.

Utilisez des machines automatiques pour placer les composants avec précision sur le PCB.

Le reflux de la pâte de soudure dans un environnement contrôlé, tel qu'un four de reflux, crée des connexions de composants.

Effectuer une inspection visuelle et électrique des PCB assemblés pour assurer le bon placement des composants et des joints de soudure.

Processus de montage dédié (le cas échéant):

En fonction de la conception et de l'application du PCB, des processus d'assemblage supplémentaires peuvent être nécessaires, tels que:

Introduction et soudure de composants à travers-trous

Connexions de composants de gamme de grilles à billes (BGA) ou de paquet de puces à échelle (CSP)

Couche ou poterie conforme pour la protection de l'environnement

Installation d'un dissipateur de chaleur ou de composants de gestion thermique

Épreuves et assurance qualité:

Effectuer divers essais pour vérifier la fonctionnalité et la fiabilité des PCB personnalisés tels que:

Test électrique (par exemple, mesure de la continuité, de la résistance, de la tension et du courant)

Épreuves fonctionnelles pour s'assurer que les PCB sont conformes aux spécifications de conception

Test environnemental (par exemple température, humidité, vibrations) (le cas échéant)

Documenter les résultats des essais et les problèmes rencontrés lors du montage.

Montage final et emballage:

Intégrer des PCB personnalisés dans le produit ou le système final (le cas échéant).

Emballez des PCB ou des ensembles complets pour un transport et une livraison sûrs aux clients.

Fournir toute documentation nécessaire, telle que les instructions d'assemblage, les schémas et les rapports d'essai.

Tout au long du processus d'assemblage des PCB personnalisés, les fabricants doivent maintenir des procédures strictes de contrôle de la qualité, respecter les normes de l'industrie et assurer la traçabilité de tous les composants et processus.

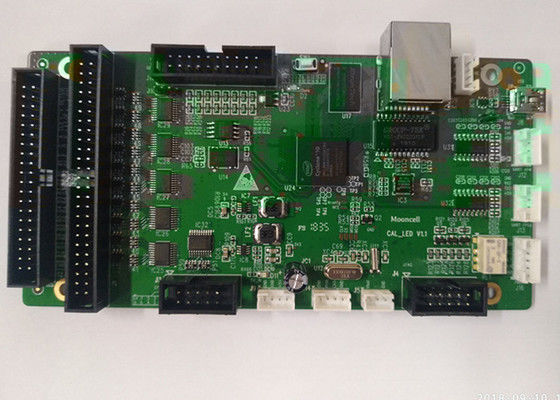

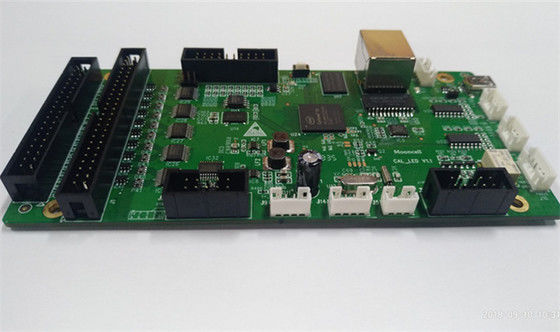

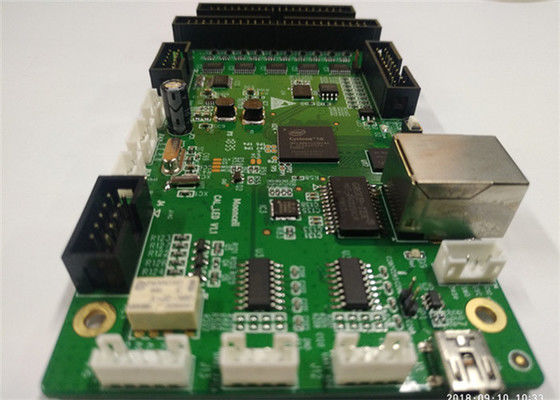

Des photos
