Surface de l'ENIG 2u » avec la minute 3/3 Mil Line Width/espace 4 couches de carte électronique électronique

ENIG 2u" Surface avec min 3/3 mil largeur de ligne / espace 4 couches carte de circuit imprimé électronique

Spécifications détaillées pour cette carte d'épaisseur de 1,0 mm 1 oz somdask vert maison intelligente circuit imprimé carte PCB:

Ce que KAZ peut faire pour vous et votre entreprise

• Fabrication de PCB
• l'approvisionnement en composants
• Assemblage de circuits imprimés: services SMT/DIP

Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:

• Gerber, avec les spécifications détaillées du PCB
• Liste de BOM avec Excel fomart
• Photoes du PCBA (si vous avez déjà fait ce projet, sinon, ignorez-le)

Informations sur la société:

KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!

Capacité du fabricant:

    Les cartes à circuits impriméssont les composants de base des équipements électroniques et constituent la base physique qui relie et soutient divers composants électroniques.Il joue un rôle essentiel dans la fonctionnalité et la fiabilité des systèmes électroniques.

Les principaux aspects des cartes électroniques de circuits imprimés comprennent:

Couches et composition:

Les PCB sont généralement constitués de plusieurs couches, la plus courante étant une conception à 2 ou 4 couches.

Ces couches sont constituées de cuivre servant de voies conductrices et d'un substrat non conducteur tel que la fibre de verre (FR-4) ou d'autres matériaux spéciaux.

D'autres couches peuvent inclure les plans de puissance et de terre pour la distribution de l'énergie et la réduction du bruit.

Interconnexions et traces:

La couche de cuivre est gravée pour former des traces conductrices qui servent de voies pour les signaux électriques et l'énergie.

Les voies sont des trous recouverts de revêtement qui relient les traces entre différentes couches, permettant des interconnexions multicouches.

La largeur de trace, l'espacement et les modèles de routage sont conçus pour optimiser l'intégrité du signal, l'impédance et les performances électriques globales.

Composant électronique:

Les composants électroniques, tels que les circuits intégrés, les résistances, les condensateurs et les connecteurs, sont montés et soudés au PCB.

Le placement et l'acheminement de ces composants sont essentiels pour assurer une performance optimale, un refroidissement et une fonctionnalité globale du système.

Technologie de fabrication des PCB:

Les processus de fabrication de PCB impliquent généralement des étapes telles que la stratification, le forage, le revêtement en cuivre, la gravure et l'application du masque de soudure.

Des technologies avancées telles que le forage au laser, le revêtement avancé et la co-lamination multicouche sont utilisées dans les conceptions de PCB spécialisées.

Assemblage et soudure de PCB:

Les composants électroniques sont placés et soudés sur le PCB, manuellement ou automatiquement, à l'aide de techniques telles que le soudage par trou ou le soudage à la surface.

Le soudage par reflux et le soudage par ondes sont des processus automatisés courants pour connecter des composants.

Tests et contrôle qualité:

Le PCB subit divers processus de test et d'inspection tels que l'inspection visuelle, les tests électriques et les tests fonctionnels pour assurer sa fiabilité et ses performances.

Les mesures de contrôle de la qualité, telles que les inspections en cours et les pratiques de conception pour la fabrication (DFM), aident à maintenir des normes élevées dans la production de PCB.

Les PCB électroniques sont utilisés dans une grande variété d'applications, notamment dans l'électronique grand public, les équipements industriels, les systèmes automobiles, les dispositifs médicaux, l'aérospatiale et les équipements de télécommunications,et plus encoreLes progrès continus de la technologie des PCB, tels que le développement des PCB à interconnexion haute densité (HDI) et des PCB flexibles, ont permis la création de circuits imprimés plus petits, plus puissants et plus efficaces.et des appareils électroniques plus économes en énergie.

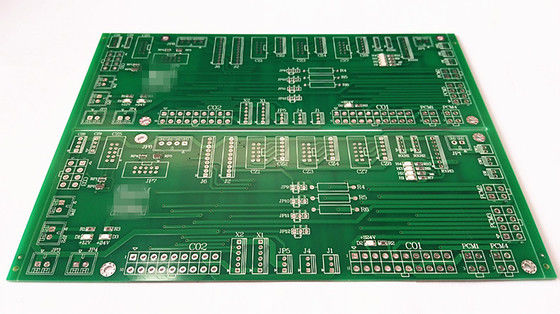

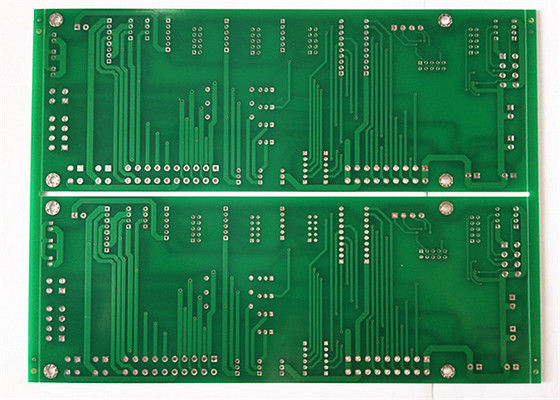

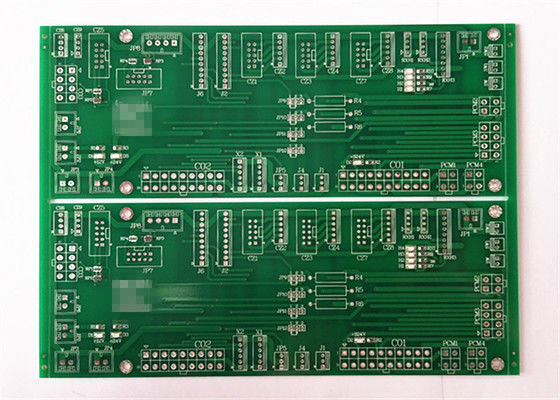

Plus de photos détaillées pour cela 4 couches de PCB FR4 ENIG 2u de surface avec une largeur de ligne minimale de 3/3 mil/espace
