Plaque de circuit imprimé multicouche 4 couches FR-4 Tg150 1,0 mm ENIG 1U" Service d'assemblage de PCB
Il s'agit d'une carte de circuit imprimé en cuivre ENIG 1u" multicouche de 4 couches FR-4 Tg150 de 1,0 mm 1/H/H/1 oz, dont les spécifications détaillées sont indiquées ci-dessous, avec norme de qualité IPC de classe 2, la taille du panneau est de 112,5 * 202 mm.
Capacité de fabrication - PCB rigides
| Nom de l'article | Capacité de production |
| Type de produits | D'un seul côté, à double face et à plusieurs couches |
| Taille maximale de la carte | Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que pour les pièces de rechange. |
| Pour les véhicules à moteur électrique | |
| Finition de surface | HASL, ENIG, OSP, l'immersion en argent, le doigt d'or, etc. |
| Couches | 1 à 20 |
| Épaisseur de la tige | 0.4 à 4.0 mm |
| Copper de base | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) ou plus |
| Matériau du tableau | FR-4, base en aluminium, polymide, base en cuivre, base en céramique |
| Min Taille du trou de forage | 0.1 mm |
| Largeur et espace minimaux de ligne | 0.075 mm |
| Le placement de l'or | Épaisseur de nickel 2,5 à 5 mm, épaisseur d'or 0,05 à 0,1 mm |
| Pulvérisation de fer blanc | Épaisseur d'étain 2,5 à 5 mm |
| Espace de fraisage | Le fil et le bord: 0,15 mm, le trou et le bord: 0,2 mm, la tolérance de contour: +/- 0,1 mm |
| Socket Chamfer (en anglais) | Angle: 30°/45°/60° Profondeur: 1 à 3 mm |
| Coupe en V | Angle: 30°/45°/60° Profondeur: 1/3 de l'épaisseur du panneau, taille minimale: 80*80 mm |
| Testez en fonction | Zone d'essai maximale: 400*1 200 mm |
| Point de test maximal: 12 000 points | |
| Voltage maximal d'essai: 300 V | |
| Résistance d'isolation maximale: 100 mΩ | |
| Tolérance de contrôle de l'impédance | ± 10% |
| Endurance au soudage | 85°C à 105°C / 280°C à 360°C |
Taille du PCB: 112,5*202 mm / 25 UP
Norme de qualité IPC de classe 2.
Ce que KAZ Circuit peut faire pour vous:
Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:
Informations sur la société:
KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!
Capacité du fabricant:
| Capacité | Double face: 12000 m2 par mois - Des couches multiples: 8 000 m2 par mois |
| Largeur/écart de ligne minimale | 4/4 mil (1mil = 0,0254 mm) |
| Épaisseur du panneau | 00,3 à 4,0 mm |
| Couches | 1 à 20 couches |
| Matériel | FR-4, aluminium, PI |
| Épaisseur du cuivre | 0.5 à 4 onces |
| Tg du matériau | Tg140 à TG170 |
| Taille maximale du PCB | 600*1200 mm |
| Taille minimale du trou | 0.2 mm (+/- 0,025) |
| Traitement de surface | HASL, ENIG et OSP |
PCB multicouchesest une carte de circuit imprimé constituée de plus de deux couches de feuille de cuivre. Elle se compose d'une feuille de cuivre interne, d'un substrat isolant et d'une feuille de cuivre externe,et l'interconnexion entre les couches est réalisée par forage et revêtement en cuivreComparativement aux PCB monocouches ou à double couche,PCB multicouchespeuvent atteindre une densité de câblage plus élevée et une conception de circuit complexe.
Avantages des PCB multicouches:
Densité de câblage plus élevée et capacités de conception de circuits complexes
Une meilleure compatibilité électromagnétique et une meilleure intégrité du signal
Trajets de transmission de signaux plus courts, performances de circuit améliorées
Une plus grande fiabilité et une plus grande résistance mécanique
Une distribution plus souple de l'énergie et du sol
Composition des PCB multicouches:
Folie de cuivre interne: fournit une couche conductive et un câblage
Substrate isolant (FR-4, diélectrique à haute fréquence à faible perte, etc.): isole et soutient chaque couche de feuille de cuivre
Feuille de cuivre extérieure: fournit le câblage de surface et l'interface
Métallisation perforée: réalise la connexion électrique entre les couches
Traitement de surface: HASL, ENIG, OSP et autres procédés de traitement de surface
Conception et fabrication de PCB multicouches:
Conception du circuit: intégrité du signal, conception de l'intégrité de l'alimentation et du solplaques multicouches
Mise en page et câblage: allocation raisonnable des couches et optimisation du routage
Conception du procédé: taille de l'ouverture, espacement des couches, épaisseur de la feuille de cuivre, etc.
Processus de fabrication: stratification, perçage, placage au cuivre, gravure, traitement de surface, etc.

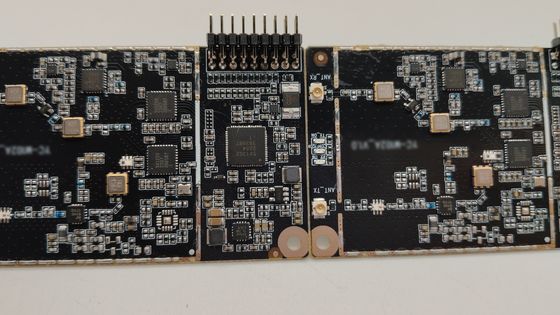

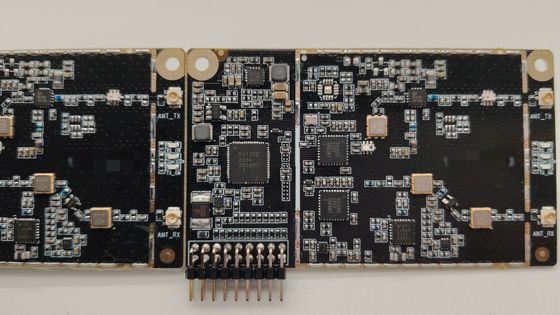

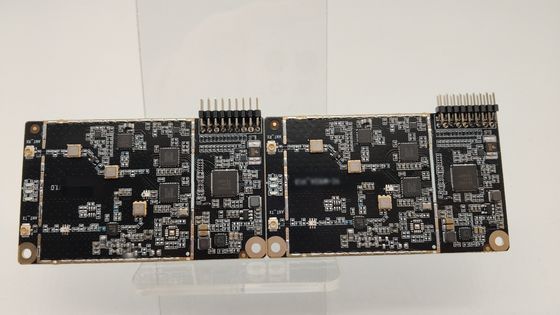

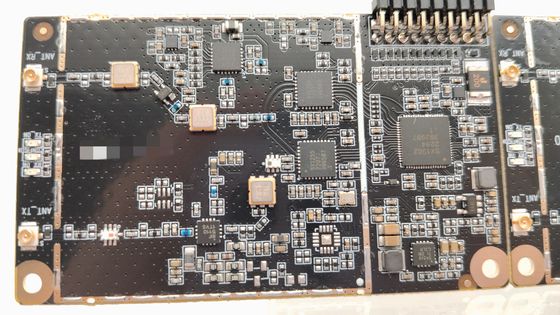

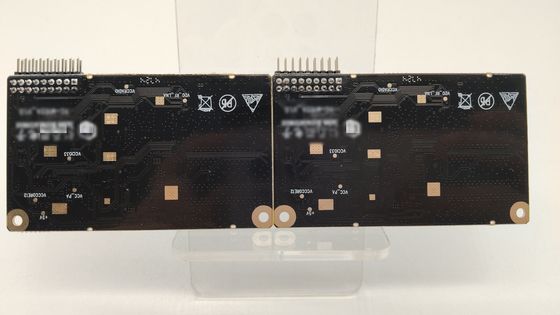

Plus de photos pour ce 4 couches FR-4 Tg150 1,0 mm 1/H/H/1 oz de cuivre ENIG 1u" PCB multicouche
