Fabricant de circuits imprimés en aluminium ENIG 1u'' Multi-couches

Fabricant de circuits imprimés en aluminium ENIG 1u'' Multi-couches carte de circuit imprimé carte de circuit imprimé pour LED

Fabrication spécialisée de PCB

Shenzhen KAZ Circuit est un fabricant de circuits imprimés et de circuits imprimés.

Nous avons plus de 300 employés et 8000 mètres carrés de la zone de construction. Nos produits comprennent rigide FR-4 PCB, FPC, PCB rigide-flexible et en aluminium, PCB à base de cuivre, service d'assemblage, y compris SMT,DIP avec six lignes de montage.

Fournir un service à guichet unique pour nos clients, y compris:

• Production de PCB (prototype, petite et moyenne production, production en série)
• Components fournis
• Assemblage de PCB (SMT, SMD, DIP)

Notre capacité technologique de PCB comprend de 1 à 20 couches, une taille minimale de trou d'aneth de 0,1 mm, une taille minimale de voie / ligne de 0,075 mm, un traitement de surface de OSP, HAL, HASL, ENIG, Gold Finger et plus encore.Nous pouvons faire notre capacité de production de 12Pour les deux côtés, 1000 m2 par mois et pour les multi-couches, 8000 m2 par mois.

Nous sommes un fabricant de PCB et PCBA depuis plus de 11 ans en Chine. Maintenant avec environ 300 employés. Notre délai de livraison standard: 4-5 jours pour 2L; 5-7 pour 4L. Service accéléré est disponible.

Spécification détaillée

Plaque de PCB à LEDInformations sur le processus de création

Conception de circuits
Déterminer les besoins en puissance du circuit LED complet, y compris le courant et la tension maximaux
Considérez l'utilisation d'un microcontrôleur ou d'un circuit intégré de pilote pour contrôler la luminosité et les effets de la LED
Intégrer tous les circuits de régulation ou de protection nécessaires

Mise en page des PCB
Organiser les composants pour minimiser la longueur des traces et optimiser la dissipation thermique
Laisser un espace suffisant entre les traces de haute tension/courant élevé et les traces de basse tension/courant bas
Plan de montage des trous, du matériel de montage et de toute intégration mécanique

Conception
Utiliser la largeur et l'espacement de trace appropriés pour gérer la charge actuelle attendue
Comprend les coulées de cuivre ou les plans pour la mise à la terre et la distribution
Ajouter des points de test pour faciliter le dépannage et la mesure
Considérez l'ajout de marques d'écran pour identifier les composants

Préparation à la fabrication
Instructions détaillées d'assemblage fournies, y compris l'emplacement et l'orientation des composants
Spécifier les exigences de fabrication particulières telles que les finitions HASL, ENIG ou Immersion Silver.
Inclut la BOM précise avec numéro de pièce, quantité et source

Produits manufacturés
Et les fabricants de PCB travaillent en étroite collaboration pour assurer une fabrication précise et un contrôle de la qualité
Discutez des options de fonctionnalités avancées telles que les cartes multicouches, les voies aveugles ou enterrées ou le contrôle de l'impédance


Montage et essais
Suivez attentivement les instructions d'assemblage pour éviter tout problème pendant le processus de soudure
Effectuer des essais complets, y compris la vérification fonctionnelle, les mesures de courant/tension et l'analyse thermique
Considérez la programmation d'un microcontrôleur ou d'un circuit intégré de pilote pour obtenir un contrôle et des effets LED avancés


Produit final
IntégrerPCB à LEDles panneaux dans des produits finis tels que les luminaires, les écrans ou autres applications
Conception et fabrication de tout boîtier mécanique, dissipateur de chaleur ou matériel de montage nécessaire
Documentation complète du produit, y compris manuels d'utilisation, guides d'installation et informations sur la garantie

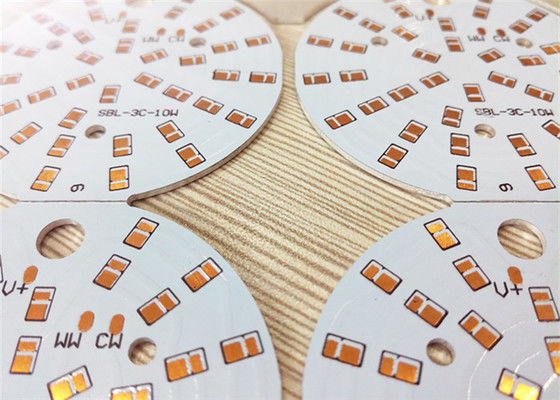

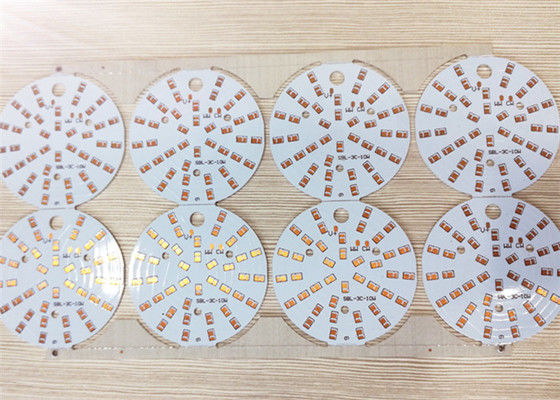

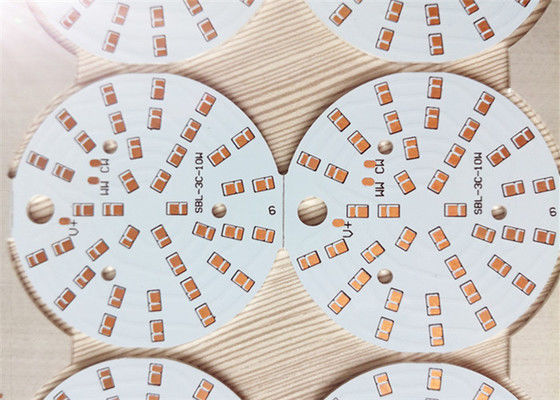

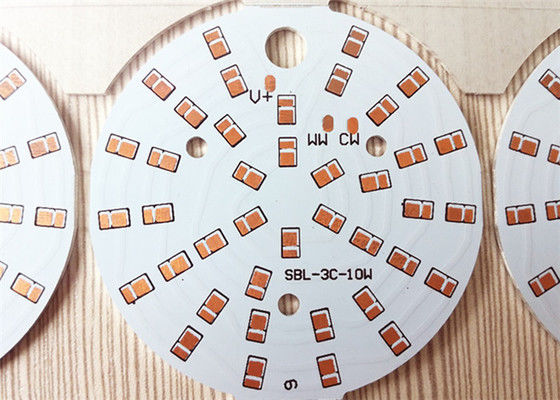

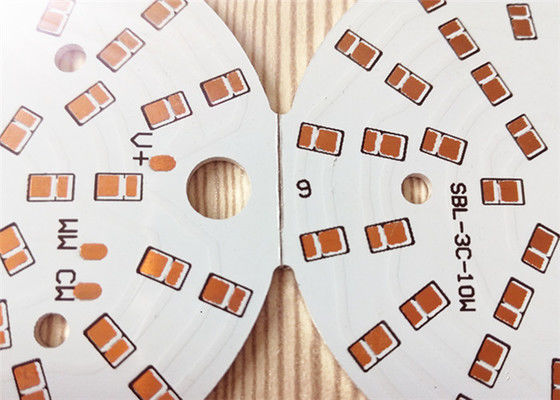

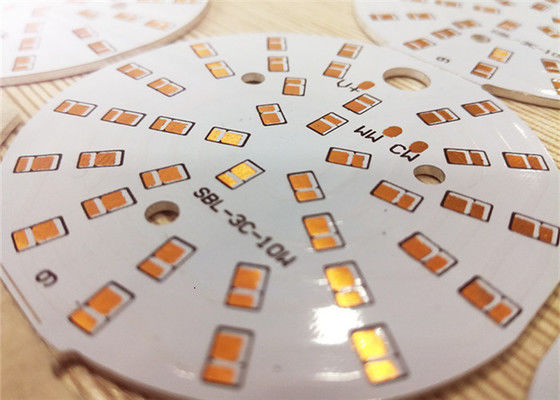

Des photos
