Station électrique portable PCB 2 couches Assemblage SMT PCB carte pcba Prototype Service Vert Soldmask Écran de soie blanc Assemblage SMT PCB

2 couches SMT PCB Assemblage de carte pcba Prototype Service Vert Soldmask Écran de soie blanc


Spécifications détaillées:



Ce que KAZ Circuit peut faire pour vous:


• Conception de PCB et de PCBA
• Fabrication de PCB (prototype, petite ou moyenne taille, production en série)
• Components fournis
• Assemblage de PCB/SMT/DIP

Pour obtenir un devis complet du PCB/PCBA, veuillez fournir les informations ci-dessous:


• Fichier Gerber, avec les spécifications détaillées du PCB
• Liste BOM (meilleur avec Excel fomart)
• Photoes de la PCBA (Si vous avez déjà fait cette PCBA)

Informations sur la société:
KAZ Circuit est un fabricant professionnel de PCB en Chine depuis 2007, fournit également un service d'assemblage de PCB pour nos clients. Maintenant avec environ 300 employés. Certifié avec ISO9001, TS16949, UL, RoHS.Nous sommes convaincus de vous fournir des produits de qualité avec prix d'usine dirigé dans le délai de livraison le plus rapide!

Capacité du fabricant:



Capacité SMT


    Assemblage de PCB SMT désigne le processus de fabrication d'une carte de circuit imprimé (PCB) utilisant une technologie de montage en surface,où les composants électroniques sont placés et soudés directement sur la surface du PCB plutôt que d'être insérés par des trous.

Les principaux aspects de l'assemblage des PCB SMT comprennent:


Placement des composants:
Les composants SMT tels que les résistances, les condensateurs, les circuits intégrés (CI) et d'autres dispositifs de montage de surface sont placés directement sur la surface du PCB à l'aide de machines automatisées.
Le placement précis des composants est essentiel pour assurer un alignement précis et des connexions électriques fiables.

Dépôt de pâte de soudure:
La pâte de soudure est un mélange de particules d'alliage de soudure et de flux qui est sélectivement déposé sur les plaquettes de cuivre d'un PCB à l'aide d'impression par pochoir ou d'autres processus automatisés.
La pâte de soudure agit comme un matériau adhésif et conducteur qui formera la connexion électrique entre les composants et le PCB.

Loterie par reflux:
Une fois les composants placés, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Les profils de reflux, y compris la température, le temps et l'atmosphère, sont soigneusement optimisés pour assurer des joints de soudure fiables.

Détecte automatiquement:
Après le processus de reflux, les assemblages de PCB sont automatiquement inspectés à l'aide de diverses techniques, telles que l'inspection optique, l'inspection aux rayons X ou l'inspection optique automatisée (AOI).
Ces inspections permettent d'identifier et de corriger les problèmes tels que les défauts de soudure, le désalignement des composants ou les composants manquants.

Tests et contrôle qualité:
Des essais complets, y compris des essais fonctionnels, électriques et environnementaux, sont effectués pour s'assurer que les ensembles de PCB répondent aux spécifications et aux normes de performance requises.
Mettre en œuvre des mesures de contrôle de la qualité, telles que le contrôle statistique des processus et l'analyse des défaillances, pour maintenir des normes de fabrication élevées et la fiabilité du produit.

Les avantages de l'assemblage de PCB SMT:

Densité de composants plus élevée:Les composants SMT sont plus petits et peuvent être placés plus près les uns des autres, ce qui donne une conception de PCB plus compacte et plus petite.

Amélioration de la fiabilité:Les joints de soudure SMT sont plus résistants aux vibrations, aux chocs et aux cycles thermiques que les connexions à trous.


Fabrication automatisée:Le processus d'assemblage SMT peut être hautement automatisé, augmentant l'efficacité de la production et réduisant le travail manuel.

Le coût-efficacitéL'assemblage SMT peut être plus rentable, en particulier pour la production en grande quantité, en raison de la réduction des coûts de matériaux et de main-d'œuvre.

Applications de montage de PCB SMT:

    Produits électroniques de consommation:Téléphones intelligents, tablettes, ordinateurs portables et autres appareils portables


électronique industrielle:systèmes de commande, équipements d'automatisation et équipements d'électronique de puissance

électronique automobile:unités de commande du moteur, systèmes d'infotainment et de sécurité

Aérospatiale et défense:Avionique, systèmes satellites et équipement militaire


Produits médicaux:équipements de diagnostic, dispositifs implantables et solutions de soins de santé portables

Assemblage de PCB SMTest une technologie fondamentale utilisée pour produire des appareils électroniques compacts, fiables et rentables dans divers secteurs.


Les centrales électriques portables comprennent généralement les composants principaux suivants:

Le paquet de piles:Fournit un stockage d'énergie primaire, généralement constitué de batteries lithium-ion.Le PCB nécessite un système de gestion de la batterie (BMS) pour surveiller l'état de la batterie et protéger la batterie contre la surcharge ou la surdécharge..

Circuit de l'onduleur:Convertisse la puissance CC de la batterie en puissance CA pour alimenter divers appareils.

Circuit de charge:Il est responsable de la charge de la batterie interne et prend en charge plusieurs sources d'entrée telles que l'alimentation en courant alternatif et les panneaux solaires.surveillance de la température, etc.

connecteurs d'entrée/sortie:Fournit des ports USB, des prises de courant continu et d'autres connecteurs pour connecter et charger des appareils externes.

Circuit de commande:gère le fonctionnement global de la centrale électrique, y compris la surveillance de l'état de la batterie, le contrôle de la puissance de sortie, le pilote d'affichage, etc. Il est souvent mis en œuvre à l'aide d'un microcontrôleur.

Conception thermique:La prise en compte de la chaleur générée par les composants d'alimentation nécessite une disposition soignée des PCB pour établir des voies thermiques appropriées.

PCB de centrale électrique portableLa conception nécessite des facteurs d'équilibrage tels que la capacité de la batterie, la puissance de sortie, la taille et le poids.

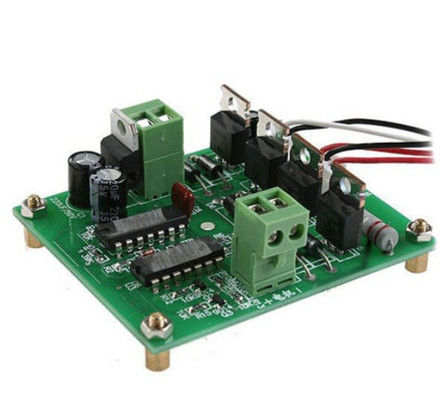

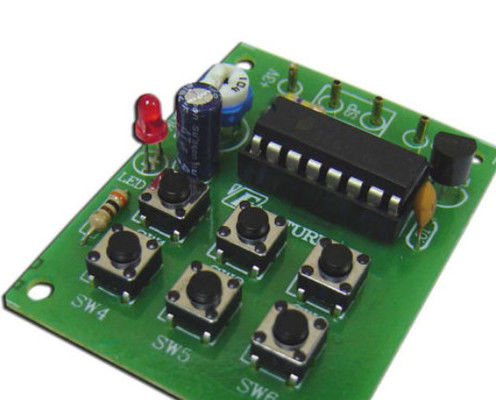

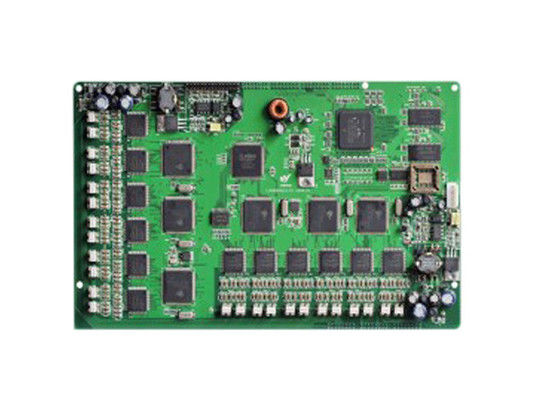

Photoes de ce PCB, service PCBA, un arrêt service de fabrication électronique Assemblage de PCB pour les produits audio
